20.10.2015
Комплекты видеонаблюдения, построенные по принципу «собери сам» приобретают в последнее время значительную популярность. И это понятно. Смонтировать готовый комплект может даже новичок, оборудование подобрано для совместной работы и включает все необходимое для установки и настройки в бытовых условиях, не прибегая к услугам специалистов. Кроме того, цена комплекта, как правило, оказывается ниже по сравнению со стоимостью всех необходимых компонентов, если они приобретаются отдельно.

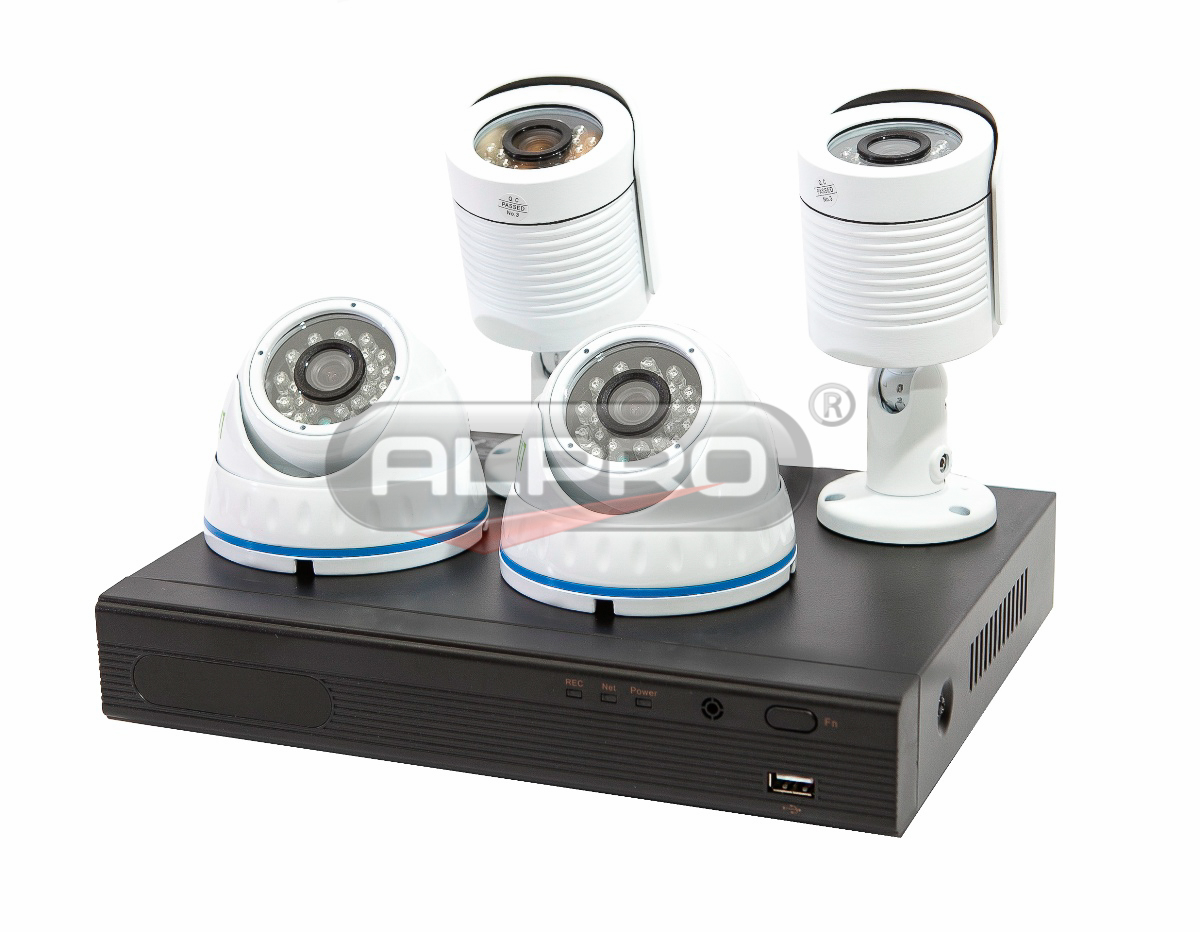

Сегодня мы расскажем о комплекте видеонаблюдения на базе видеорегистратора и видеокамер LiteTec формата AHD.
AHD (Analog High Definition) – относительно новый формат видеонаблюдения высокой чёткости, поддерживающий разрешение 720p (1280x720), что соответствует 1,3 мегапикселям и являющийся хорошей альтернативой решениям на базе IP камер. В формате AHD используется технология передачи видеосигнала по обычным коаксиальным кабелям на расстоянии до 500 м. Еще одним плюсом является то, что оборудование различных производителей видеокамер и регистраторов, совместимо между собой.
Состав комплекта видеонаблюдения и технические характеристики
Система поставляется в коробке средних размеров, внутри которой в собственных упаковках находятся ее отдельные элементы.

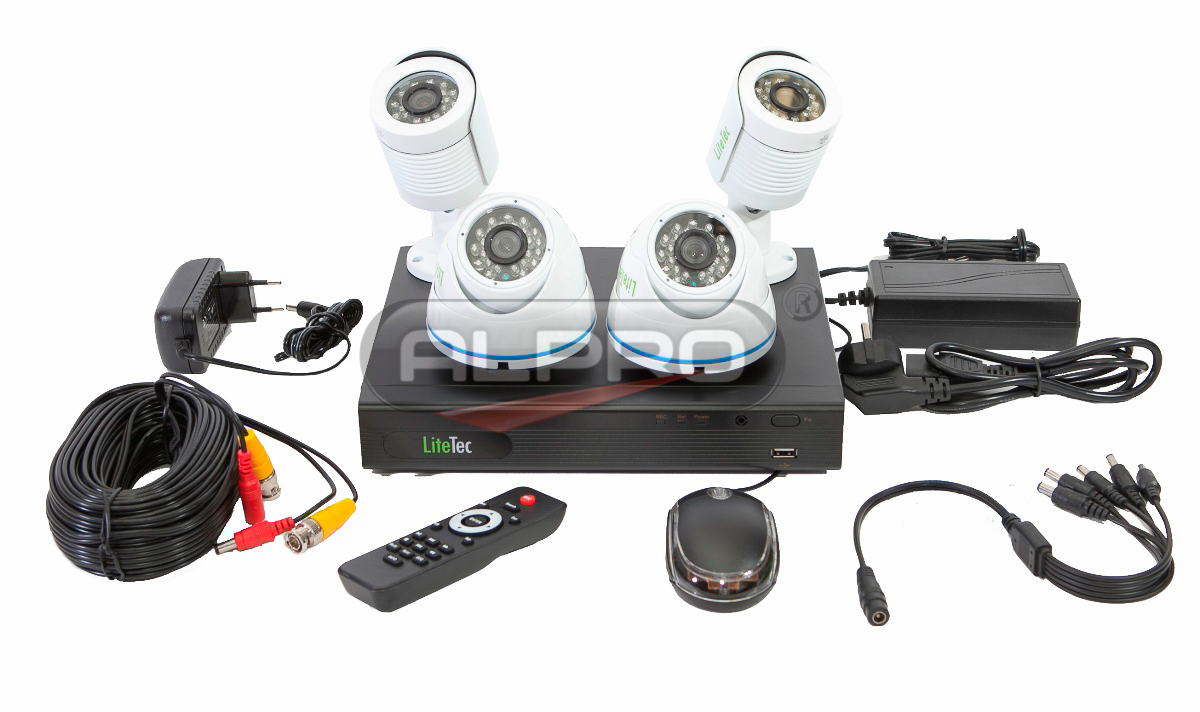

В состав комплекта входит:

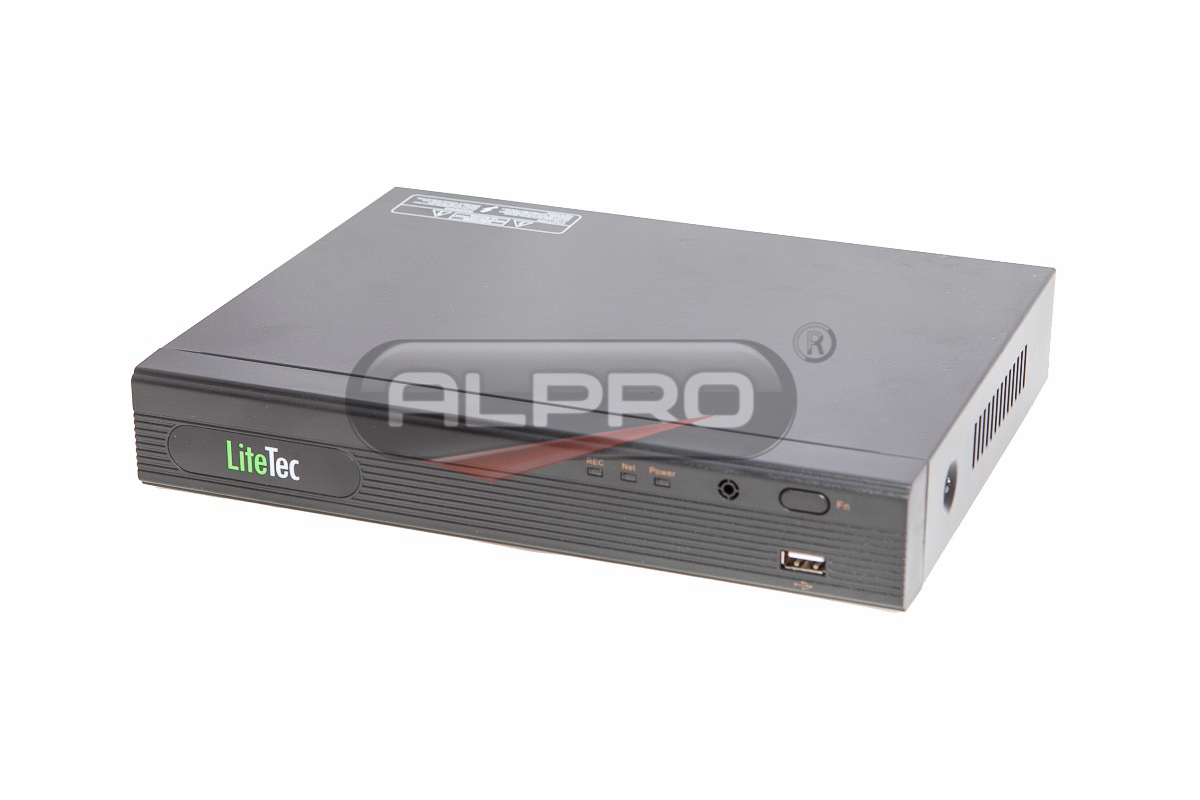

Видеорегистратор отличается компактными размерами: 255х210х42 мм (ШхДхВ). На передней панели находятся индикаторы: «Power» - питания, при работе горит синим, «Net» - индикация сети, горит синим, когда есть доступ в сеть и «REC» - индикация записи – горит синим, когда производится запись на жесткий диск. Функциональная кнопка «Fn» отвечающая за переключение видеовыходов (HDMI/VGA/BNC), ИК приемник и USB порт.
На задней панели располагаются аудиовход, четыре AHD видеовхода, аудиовыход, выходы VGA и HDMI, сетевой порт LAN, USB порт, разъем для подключения питания 12В, порт RS 485 для подключения камер PTZ или клавиатуры.
Видеорегистратор поддерживают скорость воспроизведения и записи в формате (1280х720) с суммарным фреймрейтом 100 к/с. В реальном времени (25к/с) запись видео по каждому каналу возможна с разрешением 1280х720 (720р). Формат сжатия видео Н.264.
Обращаем ваше внимание: жесткий диск в комплект поставки не входит, его необходимо приобретать дополнительно. Рекомендуются к установке жесткие диски Seagate.
Главное различие видеокамер касается форм-фактора: две из них купольные, две стандартного дизайна и снабжены кронштейном и козырьком для защиты от осадков и засветки.
Все видеокамеры имеют 1/3' матрицу SONY на базе CMOS сенсора с разрешением 1,3 Mpix. Видеокамеры оснащены широкоугольным объективом с фокусным расстоянием 3,6 мм. Вокруг объектива располагаются ИК сведодиоды для подсветки в ночное время и датчик освещенности для перехода в ночной режим. Корпуса металлические, пыле и влагозащищенные. Класс защиты IP 66. Все камеры, входящие в состав комплекта видеонаблюдения, белого цвета.
Соединение камер с блоком питания и видеорегистратором осуществляется с помощью 2 разъемов на проводе.
Технические характеристики основных элементов комплекта видеонаблюдения представлены в следующей таблице:
|
Видеокамеры |
|
|
Матрица |
1/3’’ SONY CMOS |
|
Процессор |
NVP2430H |
|
Кол-во эффективных пикселей |
1280 (Г)х7520 (В) |
|
Разрешение |
1,3 Мп |
|
Объектив |
F=3,6мм |
|
ИК подсветка |
До 20м |
|
Шумоподавление (NR) |
2D/3DNR (АВТО) |
|
Питание |
12B DC/350мА |
|
Температурный диапазон |
-40…+45 |
|
Дополнительно |
ОSD, BLC |
|
Видеорегистратор |
|
|
Формат сжатия |
H.264 |
|
Видеовыходы |
VGAx1, HGMIx1 |
|
Видеовходы |
BNCx4 |
|
Разрешение записи |
1280х720 (720р), 960х576 (WD1) |
|
Скорость отображения |
100 к/с |
|
Скорость записи |
720Р – 100 к/с, WD1 – 100 к/с |
|
Аудиовходы/аудиовыходы |
RCAx1/RCAx1 |
|
Тревожные входы/выходы |
Нет |
|
Сеть |
RJ45 (LAN, Internet) |
|
HDD |
SATAх1 до 4 Тб |
|
Питание |
12В/2А |
|
Температурный диапазон |
0…+50 |
Основные настройки
При первом запуске системы на экране монитора появляется мастер настройки, в котором можно выбрать язык системы, активировать запуск этого помощника каждый раз при загрузке комплекса, установить дату и время, настроить локальную сеть и инициализировать новый жесткий диск. Все эти настройки можно вызвать впоследствии в соответствующих меню регистратора.
Главное меню видеорегистратора LVR-514A практически аналогично меню других видеорегистраторов LiteTec.
Вкладка «Настройки» содержит подразделы, которые позволяют определить:
Вкладка «Поиск» обеспечивает возможность поиска необходимых записей по времени, по событиям, а так же поиск снимков.
Вкладка «Архив» отвечает за резервное копирование на USB-накопитель и по локальной сети Интернет через IE или CMS.
Вкладка «Информация» содержит информацию о системе, здесь же можно посмотреть системный журнал, журнал событий, информацию о сети и пользователях онлайн.
Во вкладке «Ручная тревога» можно включить тревогу и подать сигнал на тревожный выход.
Вкладка «Управление HDD» включает информацию о HDD: модель, серийный номер, температуру, SMART и т.п. Здесь же можно предварительно отформатировать жесткий диск, так как на не отформатированный жесткий диск запись производиться не будет.
По вкладке «Обновление» можно обновить прошивку сетевого видеорегистратора.
Вкладка «Выход» - завершение сеанса работы пользователя. Для дальнейшей работы необходимо будет снова войти в систему.
Отметим, что удаленный доступ к видеорегистратору возможен по сети Интернет с помощью браузера (IE, Safari) к Web-интерфейсу регистратора, а так же с мобильных устройств с помощью соответствующих приложений (SuperLivePro для телефонов и iPhone или SuperLivePro HD для планшетов и iPad).
Заключение
Комплект видеонаблюдения, представленный в данном обзоре, построен на базе видеокамер и видеорегистратора, формата AHD – наиболее прогрессивного аналогового формата на текущий момент. В видеокамерах установлены последние модели матриц Sony, которые обеспечивают высокое качество картинки как днем, так и ночью. Дизайн камер и их исполнение делает данный комплект универсальным для установки, как на улице, так и в помещении. Видеорегистратор имеет высокопроизводительные чипы обработки видеосигнала. В нем реализованы все современные технологии, такие как: формат сжатия H.264, двойной поток, поддержка дисков SATA до 4ТБ, VGA и HDMI выходы, удаленный доступ через браузер и удаленный доступ со смартфонов и планшетов. Благодаря подробной пошаговой инструкции, монтаж и настройка представленного комплекта видеонаблюдения при внимательном подходе не составит труда даже для не специалиста. Качественный подбор основного и дополнительного оборудования обеспечивает стабильную работу, быструю настройку и удобное управление системой видеонаблюдения. В комплект входит все необходимое для самостоятельного построения системы, за исключением жесткого диска. Объем жесткого диска определяется в зависимости от требуемой глубины архива. Это позволит конечному пользователю сэкономить на HDD, установив устройство небольшого объема, в случае если нет необходимости в большом архиве или же установить жесткий диск максимальной емкости.
