Первичные ETC

Первичные часы MOBATIME ETC это микропроцессорное устройство для построения системы единого времени с использованием традиционных (импульсных) вторичных стрелочных и цифровых часов.

В дополнение к выходу линии вторичных часов, устройство оборудовано переключающимися контактами программируемых реле, позволяющими управлять внешним оборудованием (например, управление подачей школьных звонков, приборами освещения, отопления, оповещения и т.п.) в соответствии с назначенными программами.

Для обеспечения наиболее высокой точности отображаемого времени к ETC 12 могут быть подключены источники внешней синхронизации к DCF входу. DCF – это код, содержащий точное время и дату, передаваемый длинноволновым передатчиком DCF77, расположенным в Майнфлингине (Германия). Сигнал DCF77 в зависимости от времени суток и года может быть принят на максимальном расстоянии от 1900 км (днём) до 2100 км (ночью).

• импульсный;
• DCF;
• комбинированный DCF-импульсный.

При установке импульсного типа линии ETC генерирует разнополярные импульсы с периодом следования 1 минута, ? минуты, 1/5 минуты, ? минуты или 1 секунда (период устанавливается настройкой параметров). При установке типа выходного сигнала «DCF» генерируется синтетический активный код DCF (т. н. активный DCF). Возможен выбор одного из шести режимов. Тип «DCF-импульсный» комбинирует активный DCF и разнополярные минутные импульсы.

Программы реле состоят из 99 недельных программ и 64 канальных программ. Недельная программа описывает поведение реле в течение одной недели, независимо от даты и номера канала. Такая недельная программа может содержать несколько строк. Каждая строка содержит время события, день недели, когда оно возникает и необходимую функцию переключения, которая будет выполнена при наступлении события. Функция переключения выбирается из трёх значений: ВКЛ (включить реле), ВЫКЛ (выключить реле) и СИГНАЛ 01-99 с (включение реле на заданный период).

Канальные программы назначают каналу недельные программы в зависимости от даты. Канальные программы могут содержать несколько строк. Каждая строка содержит дату начала и номер используемой недельной программы. Таким способом можно запрограммировать до 1000 строк – это максимальное общее количество строк недельных и канальных программ.

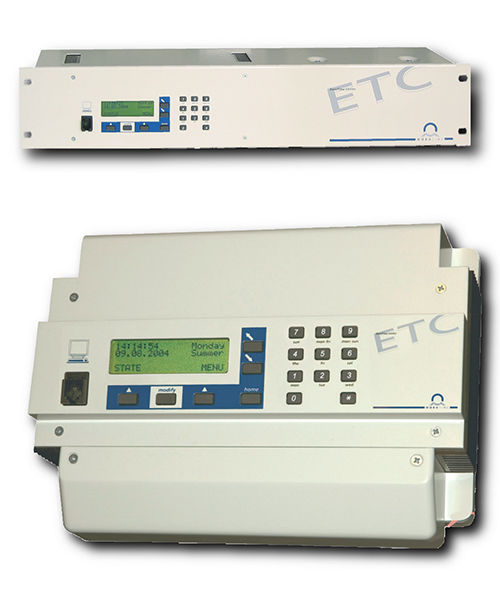

Корпус ЕТС выполнен из пластика. Есть модели, предусматривающие монтаж на DIN рейку или в 19” телекоммуникационную стойку. Степень защиты корпуса - IP30.

Электропитание устройства предусмотрено от источника переменного тока напряжением 85-265 В. В случае необходимости (во время непродолжительного отключения внешнего электропитания) ЕТС может быть подключено к источнику постоянного тока напряжением 24 В (батарея активного запаса хода типа BP ETC (R) 24 В / 2,3 А*ч). При снижении на батарее напряжения ниже 90% от номинального значения, устройство переходит на пассивный запас хода (работу от внутренней литиевой резервной батареи), что обеспечивает работу внутренних часов устройства (RTC) и хранение данных до момента возобновления электропитания.
