009SMA магнитный детектор

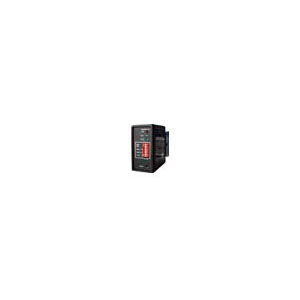

CAME 009SMA Датчик магнитный одноканальный для обнаружения транспортных средств.

Came SMA — одноканальный датчик обнаружения транспортных средств, использующий электромагнитную петлю, оснащен микропроцессором и предназначен для контроля доступа и управления одним транспортным потоком.

Принцип работы Came SMA — измерение изменения индуктивности в магнитной петле при нахождении над ней транспортного средства. Чувствительный элемент электромагнитного датчика Came SMA определяет наличие транспортного средства, размещенного на поверхности над индуктивной петлей, образованной двумя или более витками провода уложенного в полотно дороги. Когда транспортное средство проезжает над петлей, измеряется изменение индуктивности. При обнаружении срабатывает выходные реле и своими контактами управляет внешними устройствами.

Для магнитной петли и отвода используется изолированный, многожильный, медный провод минимальным сечением 1,5 мм² без любых соединений. Не рекомендуется делать подключение к магнитной петле или к отводу. Тем не менее, если соединение необходимо, оно должно быть пропаяно и изолировано от воды. Это важно для гарантии долгосрочного, устойчивого, надежного обнаружения. Магнитная петля должна быть прямоугольной с длинной стороной, перпендикулярной направлению проезда. Ширина должна быть минимум 1 м. Площадь поверхности должна быть не менее 1 м² и не более 30 м². Для обычного проезда рекомендуется площадь 1,5 - 2 м². Came SMA укомплектован 11-контактным разъемом для внешних подключений и питается напряжением ~/= 24В.
