КА2 Сетевой контроллер адресного шлейфа

Код товара: ИН-00008429
Торговая марка: Рубикон
Категория: Приемо-контрольные приборы

Вы можете купить «КА2 Сетевой контроллер адресного шлейфа», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52


Розничная цена:
5 500
Оптовая цена**:
Звоните
* Доступна всем зарегистрированным покупателям
** Информацию по оптовым ценам можно уточнить у наших менеджеров

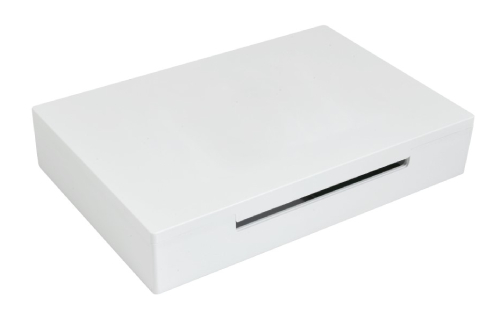

Рубикон КА2 - сетефой контроллер адресного шлейфа.


КА2 опрашивает устройства на шлейфе и передает возникающие события на верхний уровень (ППК). В качестве линии связи с приборами верхнего уровня используется двухпроводный RS-485. Контроллер содержит в себе два выхода на оповещатели до 100ма с контролем целостности и один релейный выход с контактами на переключение. В КА2 имеется также возможность подключения двух неадресных ШС.


При подключении адресных устройств (АУ) к адресным шлейфам КА2 их общая численность может достигать: 255 АУ в топологии "кольцо" и 510 АУ в топологии “два луча”. Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ к КА2. Допустимый лимит токопотребления для всех подключаемых к одному КА2 АУ составляет 140 мА.


Наряду с соединением к ППК по интерфейсу RS-485 и с адресными устройствами – по адресному шлейфу, возможности подключения КА2 включают:
  • два токовых выхода (Iвых до 100 мА) для оповещателей, с контролем обрыва и короткого замыкания
  • релейный выход постоянного или переменного тока с переключающимися контактами (Iвых до 3 А) для управления автоматикой охранно-пожарных систем, нормально-замкнутого и нормально-разомкнутого типа
  • два неадресных шлейфа для устройств с контактами нормально-замкнутого типа, с контролем возникновения короткого замыкания

Конфигурирование выходов КА2 и задание режимов их работы выполняются с ППК. КА2 выполнен в разъемном корпусе, оснащенном датчиком вскрытия. Светодиодный индикатор с прерывистым свечением служит для оповещений о наличии связи с ППК. Режимы работы и характеристики встроенного изолятора линии приведены в описании модуля МКЗ.


Преимущества Рубикон
  • Простота монтажа
  • Питание по адресному шлейфу
  • Простота настройки, автоматическое определение адресных устройств в шлейфе
  • Простота адресации: по серийному номеру
  • Параметры всех АУ настраиваются с ППК

Технические характеристики
Степень защиты оболочки корпусаIP20
Степень жесткости электромагнитной совместимостине ниже 2-ой
Диапазон рабочих температур, °С+5…+55
Предельный диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +40 °С, без конденсации влаги), %0…93
Напряжение питания КА2 постоянный ток, В / КА2 исп.1 переменный ток 50 Гц, В9…28 / 187…242
Максимальный ток потребления при напряжении 12 В, мА (дежурный режим / режим оповещения)220 / 450
Габаритные размеры, мм , не более170×112×35
Масса, кг, не более0,35
Максимальное количество адресных устройств255
Максимальное потребление устройств адресного шлейфа (оба луча в режиме оповещения), мА140
Максимальное потребление устройств адресного шлейфа (каждый луч), мА:в дежурном режиме (максимум) - 30 или 80
в режиме оповещения (максимум) - 80
Напряжение на выходе, В11…28
Ток ограничения нагрузки (раздельно по каждому выходу), мА100
Контроль линии подключения оповещателейна обрыв и короткое замыкание
Тип контактов релейных выходовпереключающий
Максимальное напряжение, коммутируемое релейным выходом, В:постоянного тока - 30
постоянного тока - 125
Максимальный ток, коммутируемый релейным выходом, А:при резистивной нагрузке - 3
при индуктивной нагрузке (L/R=7msec) - 0,3

Основные характеристики

Торговая марка


Документация ещё не добавлена.

Установка и монтаж: +7 (812) 702-17-57 Узнайте как сделать заказ

Технические характеристики и внешний вид оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.

Действительные цены могут отличаться от указанных на сайте. Пожалуйста, уточняйте цену и наличие у менеджера.
