ППК-Е Прибор приемно-контрольный, без дисплея

Код товара: ИН-00008434
Торговая марка: Рубикон
Категория: Приемо-контрольные приборы

Вы можете купить «ППК-Е Прибор приемно-контрольный, без дисплея», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52


Розничная цена:
12 500
Оптовая цена**:
Звоните
* Доступна всем зарегистрированным покупателям
** Информацию по оптовым ценам можно уточнить у наших менеджеров



Рубикон ППК-Е - прибор приемно-контрольный, не имеет собственной панели управления и дисплея: настройка, управление и индикация состояний выполняются с помощью внешних устройств.


При подключении адресных устройств (АУ) к собственным адресным шлейфам ППК-Е их общая численность может достигать: 255 АУ в топологии "кольцо" и 510 АУ в топологии "два луча". С применением подключаемых по интерфейсу RS-485 сетевых контроллеров адресного шлейфа КА2 (до двух КА2) возможности ППК-Е существенно вырастают: до 765 АУ в топологии "только кольца" и до 1 530 в топологии "только лучи". Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ к ППК-Е. На допустимое число подключаемых к ППК-Е АУ влияет также лимит общего токопотребления всех устройств системы.


Помимо сетевых контроллеров адресного шлейфа КА2, предусмотрено подключение к ППК-Е прочих сетевых устройств, общим числом до 31: контроллеров шлейфов сигнализации СКШС, контроллеров исполнительных устройств СКИУ, контроллера устройств считывания кода КД2, пульта управления ПУО, контроллера управления пожаротушением СКУП и т.д. Имея широкий спектр поддерживаемых адресных и неадресных устройств разного назначения, ППК-Е является законченным решением для просмотра состояния, управления и конфигурирования охранных и пожарных систем, СКУД, контроля технологических параметров на малых и средних объектах. Возможно применение сразу нескольких ППК-Е в больших распределенных интегрированных системах, объединенных по Ethernet в режиме сетевого взаимодействия.


Одной из ключевых особенностей ППК Рубикон выступает распределение управляемых устройств по задаваемым областям (комната, этаж и т.д.) с возможностью иерархии, т.е. объединения нескольких областей в новую область уровнем выше. Всего поддерживается до 128 областей, и до 1500 объединенных в области технических средств.


Основные состояния для контролируемых областей:
  • “Норма”: дежурный режим
  • “Пожар 1”: тревожное состояние “Внимание”
  • “Пожар 2”: тревожное состояние “Пожар”
  • “Тревога”: охранное тревожное состояние
  • “Задержка тревоги”
  • “Задержка взятия”
  • “Неисправность”
  • “Не готова”
  • “На охране”

В заданных областях контролируется состояние и настраиваются параметры всех устройств области, в зависимости их от типа и назначения. В АСБ Рубикон в большинстве случаев параметры устройств задаются только с ППК.


Наряду с подключением к адресному шлейфу и интерфейсу RS-485, возможности подключения ППК-Е включают:
  • два токовых выхода (Iвых до 100 мА) для оповещателей, с контролем обрыва и короткого замыкания
  • релейный выход постоянного или переменного тока с переключающимися контактами (Iвых до 3 А) для управления автоматикой, нормально-замкнутого и нормально-разомкнутого типа
  • подключение к одной точке доступа на базе устройства типа УСК с интерфейсом Wiegand 26, магнитоконтактного датчика (геркона) и кнопки выхода
  • интерфейс RS-232 для связи с принтером или модемом (GSM)
  • Ethernet для подключения к ПК по локальной сети

Конфигурирование системы с ППК-Е выполняется с ПК, подключенного либо по интерфейсу RS-485 (с помощью адаптеров RS-485/USB или RS-485/RS-232), либо по IP-протоколу (Ethernet). Доступны несколько вариантов: с помощью утилиты Рубикон Конфигуратор, либо платформы безопасности Интеллект, а также через web-интерфейс в браузере.


Для оперативного управления и индикации состояний служат внешние устройства из состава АСБ Рубикон: например, пульт управления объектовый ПУО-03р, блок индикации состояний БИС-Р, оповещатели. При подключении внешнего GSM-модема (приобретается отдельно) по интерфейсу RS-232 доступна возможность управления ППК-Е с помощью СМС-сообщений: как из заданного стандартного списка, так и произвольных, задаваемых пользователем.

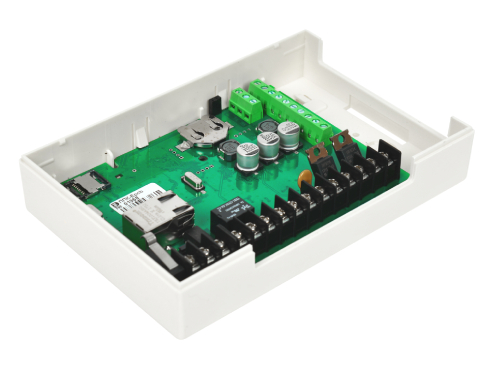

ППК-Е выполнен в компактном разъемном корпусе, оснащенном датчиком вскрытия. Три светодиодных индикатора на корпусе предназначены для индикации наличия питания и режимов передачи данных по подключенным интерфейсам.


Преимущества Рубикон
  • Простота монтажа
  • Питание по адресному шлейфу
  • Простота настройки, автоматическое определение адресных устройств в шлейфе
  • Простота адресации: по серийному номеру
  • Параметры всех АУ настраиваются с ППК

Технические характеристики
Номинальное напряжение питания, В12 или 24
Допустимый диапазон напряжения питания, Вмин. - 9; макс. - 28
Собственная панель управления и дисплейНет
Управление с ПК, подключение через RS-485Да
Управление с ПК по IP-протоколу (Ethernet)Да
Максимальное количество АУ, подключаемых на собственные адресные шлейфы:в топологии “кольцо” - 255
в топологии “два луча” - 510
Максимальное количество устройств КА2, подключаемых по интерфейсу RS-4852
Максимальное количество подключаемых сетевых устройств, помимо КА231
Максимальное количество АУ на всех адресных шлейфах (собственные АШ + 2 КА2)в топологии “только кольца” - 765
в топологии “только лучи” - 1530
Максимальное количество областей128
Максимальное количество объединенных в разные области технических средств1500
Максимальное количество пользователей5000
Максимальный ток потребления при напряжении 12 В, мА:в дежурном режиме при 255 извещателях - 220
в режиме оповещения - 900
Интерфейс для связи с принтером или модемом (GSM)RS-232
Количество выходов для подключения оповещателей2
Параметры выходов для подключения оповещателей (для каждого выхода)напряжение - равно напряжению питания ППК-E
ток, мА, не более - 100
Параметры релейного выхода для управления автоматикой: напряжение, переменный ток, В, не более - 125
напряжение, постоянный ток, В, не более - 30
ток, А, не более - 3
Количество подключаемых точек доступа1
Поддержка карты памятиmicroSD или microSDHC, до 16 ГБ
Степень защиты от воздействия окружающей среды по ГОСТ 14254-96IP20
Степень жесткости требований электромагнитной совместимостине ниже 2-ой
Диапазон рабочих температур, °С+5…+55
Допустимая относительная влажность воздуха при температуре +40°С, %, не более93
Габаритные размеры, мм165×110×32
Масса, кг, не более0,35
