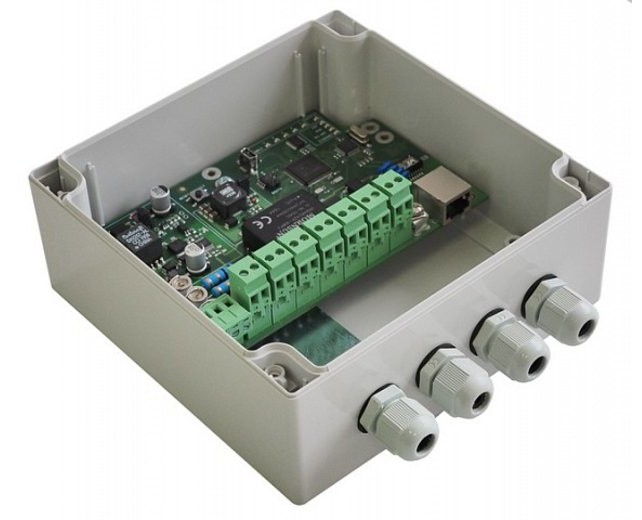

TELEPORT-2 Транслятор сухих контактов

TFortis  TELEPORT-2 — блок интеграции и транслятор сухих контактов для интеграции систем видеонаблюдения, построенных на коммутаторах TFortis PSW, с охранными системами безопасности, системами сбора данных (энергоучета), исполнительными механизмами и пр. Основное назначение блока — преобразование интерфейса RS-485 в Ethernet и обратно.

Устройство подключается между коммутатором TFortis PSW и контроллером системы безопасности (например, контроллером охраны периметра), при этом TELEPORT-2 получает питание по PoE от коммутатора TFortis PSW и сам может питать контроллер напряжением 12-24 В. Это позволяет сэкономить на отдельных блоках питания для контроллера. Данные, полученные от контроллера (с использованием интерфейса RS-485 или сухих контактов), передаются в TELEPORT-2 и далее через Ethernet на коммутатор TFortis PSW. От коммутатора данные передаются по ВОЛС (волоконно-оптической линии связи). Дальность передачи данных зависит от характеристик используемых оптических SFP-модулей и может составлять десятки километров. Это позволяет сэкономить на прокладке отдельной линии для передачи данных по RS-485. В месте приема данных сервер системы сбора и обработки информации (ССОИ) либо непосредствено получает эти данные по Ethernet, либо происходит преобразование из Ethernet в RS-485 с помощью устройства TELEPORT-1.

Входы устройства предназначены для подключения извещателей (концевых выключателей, герконов, устройств с релейным выходом). Выход представляет собой нормально разомкнутое реле. Может использоваться для управления исполнительными механизмами (например, шлагбаумом, калиткой) и пр. Интерфейс RS-485 предназначен для подключения к различным системам, данные от которых нужно передать на большие расстояния.

• Уличное исполнение.
• Предназначен для круглосуточной работы в жестких условиях эксплуатации.
• Гальваническая развязка интерфейсов.
• Устойчивость к импульсным помехам.
• Настройка через Веб-интерфейс.
• Поддержка Auto-MDIX.
• Поддержка управления потоком IEEE 802.3x.
