Genius - электромеханические шлагбаумы и автоматика для ворот

01.07.2009




Компания "GENIUS s.p.a" (Италия), входящая в известный концерн "FAAC group", более 30 лет специализируется на разработке и производстве автоматики для ворот и электромеханических шлагбаумов.



Шлагбаумы фирмы GENIUS

Приводы для распашных ворот GENIUS

Приводы для откатных (раздвижных) ворот GENIUS

Блоки управления для приводов GENIUS

Устройства радиоканала фирмы GENIUS

Элементы управления и безопасности фирмы Genius

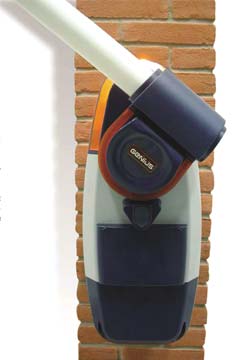

Шлагбаумы фирмы Genius



Шлагбаумы SPIN3, SPIN4, SPIN6


Cерия включает шлагбаумы SPIN3, SPIN4, SPIN6 с максимальной длиной стрелы 3, 5 и 7 м соответственно. Устройства предназначены для перекрытия проезда шириной от 3 до 7 м на объектах с невысокой интенсивностью движения.







Шлагбаумы серии SIMPLE


Шлагбаум SIMPLE фирмы GENIUS предназначен для перекрытия проезда на объектах с невысокой интенсивностью движения.
К данному шлагбауму, без каких либо изменений подходят различные типы стрел (телескопическая, стандартная, стандартная с подсветкой). Дополнительной балансировки стрелы при этом не требуется.
Встроенная лампа подсветки.
Шлагбаум может устанавливаться как в стандартном, так и с настенным вариантом крепления.







Приводы для распашных ворот фирмы GENIUS



GENIUS (CASALI) - ведущая фирма, занимающаяся разработкой и производством автоматики для ворот различного типа. Более чем 30 летний опыт работы, используемые при производстве материалы, отработанная технология изготовления - все это гарантирует высокое качество оборудования GENIUS.

Приводы для распашных ворот серии MISTRAL фирмы GENIUS


Серия Mistral включает электромеханические приводы линейного типа, предназначенные для автоматизации распашных ворот с длиной створок до 4 м. Встроенные концевые выключатели позволяют использовать данные модели при невозможности оснащения ворот упорами (например, наклон проезжей части в сторону улицы). Модельный ряд представлен приводами на 220В, а также с напряжением питания 24 В

Приводы для распашных ворот серии BAT фирмы GENIUS


Серия BAT включает электромеханические приводы линейного типа для распашных ворот.

Основные отличительные особенности:

  • электромеханические, частного применения;
  • наличие моделей для автоматизации створок длиной до 3 или 4 м;
  • наличие моделей с напряжением питания 24 В (BAT-324, BAT- 424);
  • бесшумность работы приводов (для версий 24 В)



Приводы для распашных ворот серии SIROCCO фирмы GENIUS


Серия SIROCCO включает электромеханические приводы линейного типа, предназначенные для автоматизации распашных ворот с длиной створок до 2,5 м. Встроенные концевые выключатели позволяют использовать данные модели при невозможности оснащения ворот упорами (например, наклон проезжей части в сторону улицы). Модельный ряд представлен приводами на 220В, а также с напряжением питания 24 В.

Приводы для распашных ворот серии SKILL фирмы GENIUS


Серия SKILL включает электромеханические приводы линейного типа для распашных ворот.

Основой привода является мощный червячный механизм с кареткой и специализированный двухступенчатый планетарный редуктор. Запатентованная система разблокировки имеет оригинальную конструкцию. Механизм разблокировки переводит трансмиссию привода в реверсивное состояние

Приводы для распашных ворот серии LINEAR фирмы GENIUS


Серия LINEAR представлена электромеханическими приводами индустриального применения, обеспечивающими силу толкания и тяги до 400 кг. LINEAR предназначены для автоматизации одно- или двухстворчатых ворот с длиной створки до 3 или 4 м. Номенклатура включает модели на 220 В и с напряжением питания 24 В (LINEAR-324, LINEAR-424). Универсальная конструкция эстетичного дизайна позволяет использовать LINEAR для автоматизации ворот, выполненных в различном стиле.

Приводы для распашных ворот серии TRIGON фирмы GENIUS


Приводы серии TRIGON являются универсальными. При помощи этого привода могут быть автоматизированы ворота c расстоянием от плоскости крепления привода до центра петли ворот до 350 мм. Это, как правило, ворота с большими колоннами. Одновременно эта модель не требует относительно сложных расчетов геометрии установки, так как при установке собранный привод используется как шаблон.

Приводы для распашных ворот серии ROLLER фирмы GENIUS


Серия ROLLER включает электромеханические приводы подземной установки, позволяющие автоматизировать высокохудожественные ворота не нарушая общую архитектуру.

Привод для распашных ворот серии COMPAS фирмы GENIUS


Серия COMPAS представлена универсальными моделями рычажного типа. COMPAS предназначены для автоматизации ворот малой и средней интенсивности использования с длиной створки до 2.5 м.

Универсальная конструкция COMPAS позволяет автоматизировать ворота со сложным расположением створок, а также со створками, открывающимися ЋнаружуЛ.

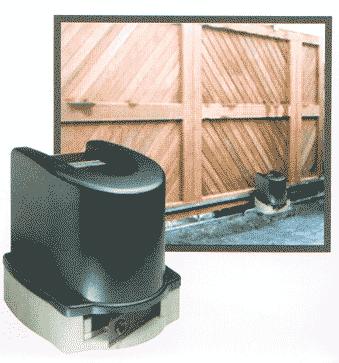

Приводы для откатных ворот GENIUS



Приводы для откатных ворот серии SLIDER


SLIDER - приводы электромеханические для раздвижных ворот массой до 3500 кг.


Привод для откатных ворот серии FALCON


FALCON - приводы электромеханические для раздвижных ворот массой до 2000 кг.



Привод для откатных ворот серии MILORD


Серия MILORD включает электромеханические приводы для откатных ворот массой до 800 кг. Модельный ряд MILORD отличает оптимальное сочетание исключительно высокой надежности работы и привлекательный дизайн. Продуманная конструкция привода обеспечивает надежную защиту и удобный доступ к внутренним механизмам.



Блоки управления для приводов фирмы GENIUS (ИТАЛИЯ)




Блоки управления обеспечивают функционирование различных типов приводов и шлагбаумов.
Устройства выполнены в виде моноплат в защитном пластиковом боксе.

RCU-1-220V предназначен для управления двумя приводами без концевых выключателей с напряжением питания 220 В.



Основные особенности:



  • экономичный вариант двухмоторного блока управления

  • имеет встроенный приемник радиоканала

  • имеет основные необходимые функции: шаг, фотоэлементы, сигнальная лампа

  • программирование режимов и временных интервалов с пульта радиоканала

  • временные интервалы устанавливаются дискретно

  • используется только с брелоком TM433

JA574 предназначен для управления двумя приводами без концевых выключателей с напряжением питания 220 В.

Основные особенности:



  • дискретное программирование всех временных интервалов
  • наличие входа “Проход пешехода”
  • возможность раздельного программирования операционного времени и замедления для каждой створки
  • наличие двух входов фотоэлементов c различной логикой работы

JA592 предназначен для управления двумя приводами с концевыми выключателями с напряжением питания 220 В.



Основные особенности:



  • дискретное программирование всех временных интервалов
  • наличие входа “Проход пешехода”
  • наличие концевых выключателей, раздельных для каждого двигателя
  • наличие выхода для питания замка (12В, 15 Вт) и выхода для индикаторной лампы (24В, 3Вт)
  • возможность раздельного программирования операционного времени и замедления для каждой створки
  • наличие двух входов фотоэлементов c различной логикой работы

Brain 03 предназначен для управления двумя приводами с концевыми выключателями с напряжением питания 24 В.



Основные особенности:



  • функционирование приводов осуществляется от сети 220 В, резервное от аккумуляторов
  • непрерывная подзарядка аккумуляторов от сети
  • наличие светодиодной индикации входов приборов безопасности
    наличие выходов управления электрическим замком, лампой освещения, сигнальной лампой
  • функции ЋПроход пешеходаЛ
  • операционное время и пауза при автозакрывании устанавливается путем самообучения при инсталляции
  • усилие и временные интервалы устанавливаются на четырёх уровнях при помощи DIP-переключателей
  • наличие токовой защиты, предохраняющей привода от выхода из строя
  • замедление движения створок при подходе их к крайним положениям “Открыто” и “Закрыто”

JA453 предназначен для управления работой шлагбаумов.



Основные особенности:



  • в конце фазы “Открывание” и “Закрывание” стрела шлагбаума замедляет свое движение и плавно приходит в вертикальное или горизонтальное положение
  • блок управления “чувствует” подключенную к нему нагрузку (двигатель)
  • блок управления может быть оснащен модулем определения препятствия стрелой шлагбаума

JA466 предназначен для управления одним или двумя приводами с концевыми выключателями или без них с напряжением питания 220 В.

Основные особенности:



  • наличие микропроцессорного управления и энергонезависимой памяти
  • светодиодная индикация входов
  • в памяти процессора сохраняется время движения до положения “Открыто” и “Закрыто” при остановке ворот в положении отличном от крайнего и возобновлении движения
  • различная логика работы кнопок Шаг, Проход пешехода; фотоэлементов для въезда и выезда, индикаторной и сигнальной лампы
    дискретное программирование всех временных интервалов
  • управление одним или двумя приводами
  • наличие выхода 24В для индикаторной лампы
  • наличие двух пар входов управления концевыми выключателями
  • наличие функции ЋЛампы освещенияЛ
  • наличие функции ЋПредварительное включение сигнальной мигающей лампыЛ
  • наличие тестовой программы для фотоэлементов



Основные технические характеристики:



Модель

RCU-1

JA574

JA592

Brain 03

JА466

JA450

Программирование временных интервалов

Дискретное

Дискретное

Дискретное

Самообучение при инсталляции

Дискретное

Дискретное

Напряжение питания / мощность потребления двигателей, max

220В / 2x800 Вт

220В / 2x800 Вт

220В / 2x800 Вт

24В / 2x70 Вт

220В / 2x700 Вт

220В/250 Вт

Напряжение питания тока / ток устройств управления

~24В/0,5 А

~24В/0,5 А

~24В/0,5 А

~24В/0,5 А

0,625А

~24В/0,5 А

Напряжение питания / мощность сигнальной лампы

220В/40 Вт

220В/40 Вт

220В/40 Вт

24В/15 Вт

220В/80 Вт

220В/40 Вт

Напряжение тока питания платы радиоканала

~ 24В

Время задержки автоматического закрывания

От 1 до 120 с

От 1 до 120 с

От 1 до 120 с

обучаемое

От 2 до 198 с

От 4 до 90 с

Время работы двигателей

до 120 с

до 120 с

до 120 с

обучаемое

2-198 с

для каждого

30 с

фиксированное

Время задержки в фазе “Закрывание

до 20 с

до 20 с

до 20 с

4 уровня выбираемых с дисплея

1-99 с

0

Время задержки в фазе “Открывание

2 с

2 с

2 с

4 уровня выбираемых с дисплея

1-99 с

0

Класс защиты

IP54

Диапазон рабочих температур

-20°С…+50°С

Габаритные размеры блока управления (в боксе)

-

90×195×250 (мм) IP55

305×225×125 (мм) IP55

-





Устройства радиоканала фирмы GENIUS



Серия BRAVO включает двухканальную плату приемника радиоканала, антенну и 4-канальные радиобрелоки, рассчитанные на работу в диапазоне 433,9 МГц.




BRAVO 2

BRAVO 4

Антенна 433,92 мГц



  • BRAVO 4 радиобрелок, 433,92 мГц, 4 канала, 70К миллиардов кодовых комбинаций
  • BRAVO 2 плата приемника радиоканала, 433,92 мГц, 2 канала, самообучаемая, емкость 250 брелоков
  • Антенна 433,92 мГц настенного крепления

Серия 868RC AMIGO включает плату приемника радиоканала, антенну, 2 и 4 - канальные радиобрелоки, рассчитанные на работу в диапазоне 868 МГц.




JA 335

JA 332 / JA 334

JA 337 Антенна 868 мГц



  • JA 332 / JA 334 радиобрелок, 868 мГц, 2 - 4 канала, 72 миллиарда кодовых комбинаций
  • JA 335 плата приемника радиоканала, 868 мГц, 1 канал, самообучаемая, емкость 250 брелоков
    JA 337 Антенна 868 мГц настенного крепления



Элементы управления и безопасности фирмы GENIUS (ИТАЛИЯ)



Модель

Назначение, краткая характеристика

Vision

Пара фотоэлементов накладной конструкции, питание 24 В ~/=, дальность действия 15 м.

Orion

Пара фотоэлементов накладной конструкции, питание 24 В ~/=, дальность действия 30 м.

Guard 220

Сигнальная лампа 220 В, 40 Вт, мигающая, предназначена для предупреждения о движении

Guard 24

Сигнальная лампа 24 В, 10 Вт, предназначена для предупреждения о движении

Quics

Панель с ключом накладного типа с тамплером

JA325

Стойка для фотоэлементов, высота – 0,5 м.

JA327

Стойка для двух пар фотоэлементов , высота – 1 м.

JA326

Стойка для панели с ключом, высота – 1 м.

Vega / Vega BUS

Фотоэлементы накладной конструкции (приемник и передатчик), напряжение питания 24В ~/=

RMS

1-канальный детектор индуктивной петли для обнаружения транспортных средств в зоне действия петли. В виде моноплаты.

RMG 1/2

1 или 2-x канальная детекторы индуктивной петли для обнаружения транспортных средств в зоне действия петли.



Фотоэлементы:


Vision

Фотоэлементы (приемник и передатчик) накладной конструкции.

Напряжение питания 24В ~/= , дальность действия 15м


Orion

Фотоэлементы (приемник и передатчик) накладной конструкции.

Напряжение питания 24В ~/=, увеличенная дальность действия до 30 м.


Vega/Vega Bus

Фотоэлементы (приемник и передатчик) накладной конструкции.

Напряжение питания 24В ~/=

 Стойки для фотоэлементов:




JA327
Стойка для двух пар фотоэлементов, высота – 1 м

JA325
Стойка для фотоэлементов, высота – 0,5 м

JA326
Стойка для панели с ключом высота – 1 м

Детекторы индуктивной петли:


RMS

1-канальный детектор индуктивной петли для обнаружения транспортных средств в зоне действия петли (в виде моноплаты).


RMG 1/2



1 или 2-x канальная детекторы индуктивной петли для обнаружения транспортных средств в зоне действия петли (в компактном корпусе).



Прочее:


Сигнальная лампа Guard

  • Guard 220 - 220 B

  • Guard 24 - 24 B


Quics

Панель с ключом накладного типа с тампером
