Новинка от АО «Охрана и безопасность» - тревожная кнопка ЛУНЬ-ТК GSM

11.12.2018

Тревожная кнопка «Лунь-ТК» предназначена для формирования сигнала тревоги и передачи тревожного сообщения на пульт централизованного наблюдения (ПЦН) охранной компании. Сообщение передается на ПЦН по беспроводному каналу GSM. Поддерживается передача сообщений на ПЦН «Орлан» в протоколе Luni, а также в стороннее ПО в формате TCP Sur Gard (например, Андромеда, Кобра).

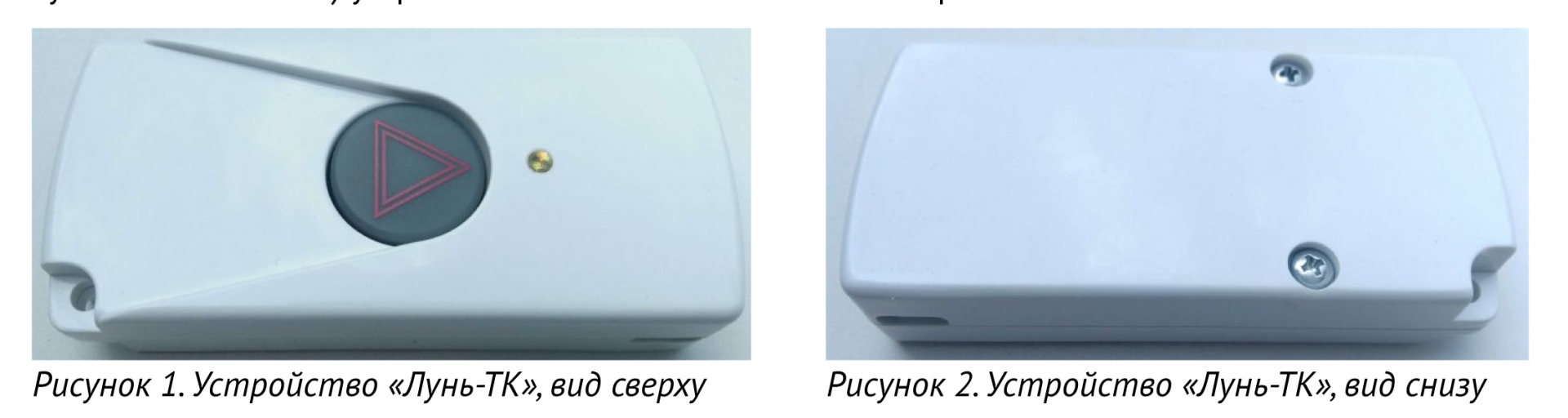

Устройство выполнено в пластиковом корпусе (рисунки 1, 2), предназначенном для установки на плоскую поверхность (например, на стену). С помощью дополнительной клипсы (на рисунках не показана) устройство можно носить на поясном ремне.

Лунь-ТК

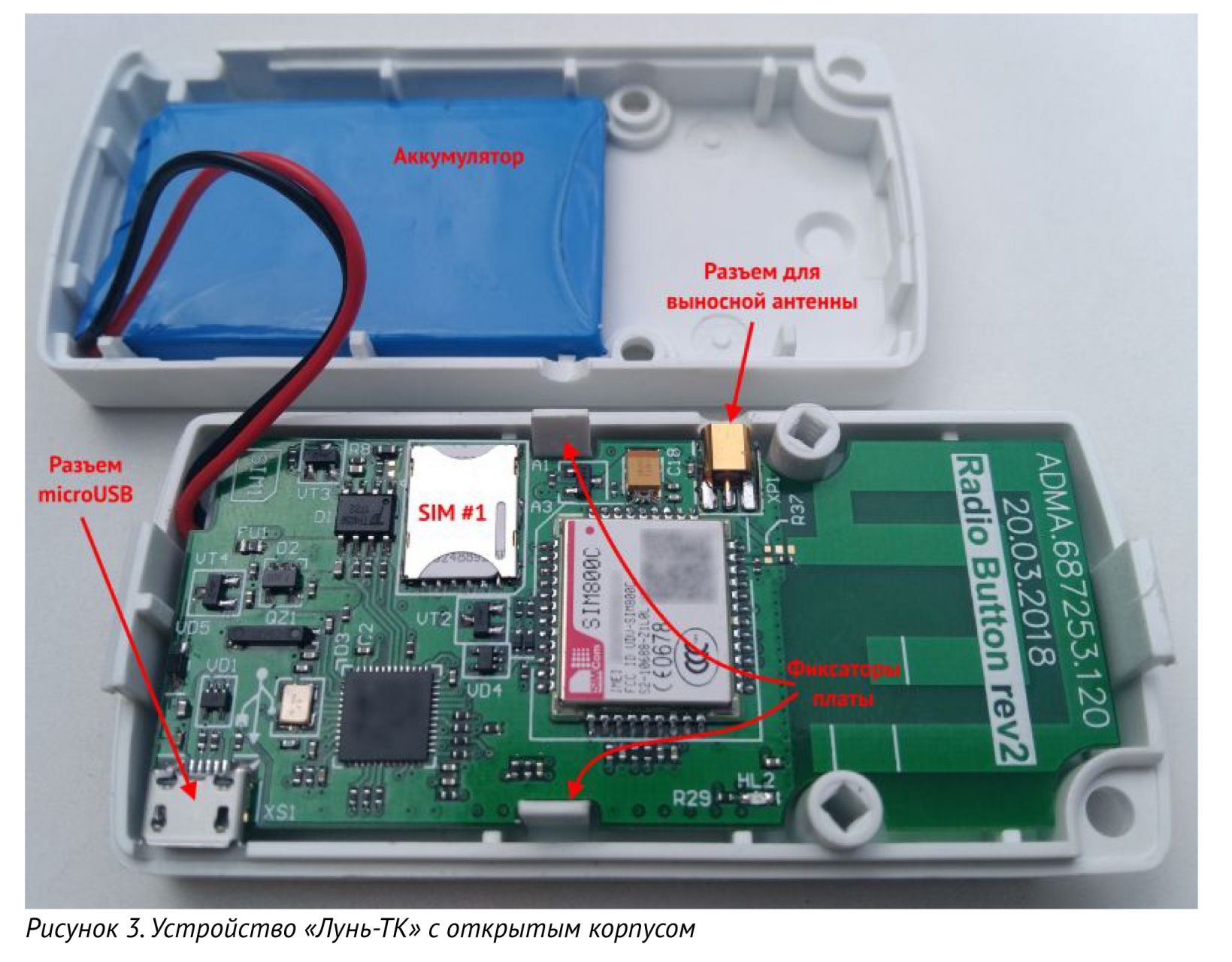

Внутреннее устройство тревожной кнопки показано на рисунке 3.

Лунь-ТК тревожна GSm кнопка

Устройство оборудовано многоцветным светодиодным индикатором, отображающим его состояние и системные неисправности. В случае одновременного наличия нескольких проблем (например, сразу после включения питания) происходит поочередное мигание индикатора цветом, соответствующим каждой из проблем.  Дополнительно устройство оборудовано вибромотором для обеспечения скрытной тактильной индикации передачи тревожного события на ПЦН.

Работа с устройством.

После установки SIM-карты тревожная кнопка «Лунь-ТК»  запускается автоматически.  При первом включении следует произвести конфигурирование устройства программой «Конфигуратор 11»,  затем установить его на заранее подготовленное место с хорошими условиями приема сигнала GSM. Если условия приема неудовлетворительны, то Лунь-ТК  допускает применение внешней антенны (с кабелем необходимой длины и разъем MMCX), которая приобретается отдельно. В случае ношения тревожной кнопки на поясе, следует помнить, что уровень сигнала GSM сильно варьируется от места расположения, что не гарантирует передачу тревожного события на ПЦН. При стационарной установке рекомендуется предусмотреть постоянное подключение зарядного устройства к сети переменного тока с одной стороны и к разъему microUSB устройства – с другой. Тогда тревожная кнопка всегда будет готова к передаче тревожного события на ПЦН.

Лунь-ТК поддерживает режим экономии заряда АКБ («спящий режим», включается в конфигурации). Если режим включен, то через 30 секунд после передачи последнего события устройство отключает модем до следующего события/теста. В таком режиме тревожная кнопка недоступна для опросов и управления с ПЦН.

Передача тревожного события может сопровождаться звуковым и/или вибро- сигналом, что зависит от конфигурации. Выбрать сопровождающий сигнал можно и без конфигурирования – быстрым тройным нажатием кнопки. При каждом тройном нажатии происходит переключение сопровождающего сигнала по кольцу: звук –> вибро –> звук+вибро –> отключено. Вариант «отключено» сопровождается длинным однотонным сигналом, остальные режимы – двойным коротким сигналом соответствующего типа.

Тревожная кнопка Лунь-ТК поддерживает обновление встроенного управляющего ПО как локально (выполняемое посредством кабеля microUSB), так и удаленно (выполняемое по каналу связи GPRS). Для локального обновления используются команды программы «Конфигуратор 11». Удаленное обновление производится с FTP сервера средствами ПО «Феникс-4» (по команде оператора).

Технические характеристики

Количество используемых SIM-карт, шт

1/2

Напряжение АКБ, В

3,4 …4,2

Ток потребления от АКБ в дежурном режиме, мА

Не более 20

Ориентировочное время работы* от АКБ рекомендуемого типа (1 SIM-карта, GPRS-канал, период тестирования 10 минут, разряд АКБ сопровождается звуковым сигналом)

- режим Sleep включен

- режим Sleep выключен







До 69 часов

До 15 часов

Напряжение отсечки АКБ, В

Не менн 3,45

Минимальное напряжение АКБ, при котором возможно включение устройства, В

3,6

Напряжение АКБ, при котором генерируется событие «АКБ разряжена», В

3,7

Напряжение АКБ, при котором генерируется событие «норма АКБ», В

4,0

Напряжение на входе microUSB для заряда встроенного аккумулятора, В

5,0

Ток заряда встроенного аккумулятора, мА

Не более 200

Время полного заряда встроенной АКБ, мин

50 …60

Габаритные размеры, мм

86х40х19

Масса, г

50

 * Время работы от батареи в значительной степени зависит от качества батареи, уровня радиосигнала GSM в месте установки устройства, используемого канала связи и других факторов


По вопросам приобретения обращайтесь к менеджерам компании АЛПРО по телефону (812) 702-17-52 или электронной почте sales@alpro.ru
