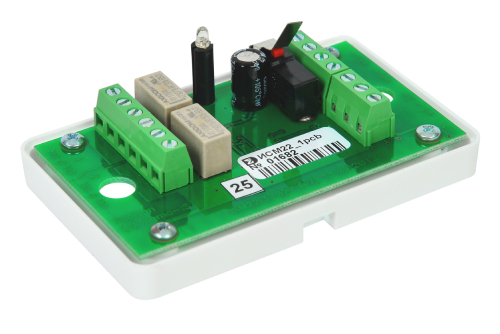

ИСМ22 исп.1 Адресный исполнительный модуль двухканальный

Рубикон ИСМ22 исп. 1 - адресный исполнительный модуль предназначен для управления внешними исполнительными устройствами и техническими средствами оповещения.

Устройство содержит два релейных выхода типа "сухой контакт" с возможностью коммутации как постоянного так и переменного тока. ИСМ22 исп. 1 подключается к двухпроводному адресному шлейфу АСБ Рубикон и передает извещения в ППК напрямую либо через сетевой контролер КА2. Предусмотрено подключение к ИСМ22 исп. 1 дополнительных извещателей на два неадресных шлейфа с дистанционной настройкой параметров.

Каждый из двух коммутирующих релейных выходов ИСМ22 исп. 1 предназначен для подключения различных исполнительных устройств и технических средств: охранных и пожарных оповещателей автоматики пожаротушения управляющих устройств СКУД и т.д. Реле работают как с постоянным током (Uмакс 30 В Iмакс 2 А) так и с переменным током (Uмакс 250 В Iмакс 025 А) максимальная коммутируемая мощность составляет 60 Вт. Бистабильные реле ИСМ22 исп. 1 потребляют ток только в момент переключения. Среди настраиваемых параметров каждого реле доступны указание длительности импульса и паузы между импульсами с возможностью непрерывной (без пауз) работы либо работы с однократным импульсом.

Неадресные шлейфы ШС1 и ШС2 предназначены для подключения пожарных и охранных извещателей а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми контактами. Питание устройств на неадресном шлейфе не поддерживается. В каждом неадресном шлейфе контролируется сопротивление шлейфа а также возникновение обрыва и короткого замыкания. Если число извещателей в шлейфе не превышает двух ИСМ22 исп. 1 позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей идентификация конкретно сработавшего извещателя не поддерживается.

На неадресный шлейф ШС1 возможно подключение считывателя контактных ключей типа “Touch Memory”. Неадресные шлейфы пригодны для контроля постоянно включенного светового оповещателя (табло “ВЫХОД”) на наличие напряжения питания и обрыв.

Для исполнительных устройств работающих от постоянного тока предусмотрена возможность использования релейных выходов ИСМ22 исп. 1 с контролем цепи управления. В этом случае задействуются оба реле (запрограммированных на одновременную синхронную работу) и неадресный шлейф ШС2.

ИСМ22 исп. 1 выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером). Съемная крышка крепится к основанию корпуса на защелках.

• одиночное мигание: дежурный режим обмен данными с ППК
• квазинепрерывное свечение (частота 10 Гц): тревога на неадресном шлейфе либо вскрытие корпуса



Действие встроенного модуля изоляции МКЗ распространяется только на адресный шлейф характеристики идентичны отдельному модулю МКЗ Рубикон. В комплектацию включены 4 резистора двух номиналов для неадресных шлейфов.


Преимущества Рубикон
• Простота монтажа
• Питание по адресному шлейфу
• Простота настройки автоматическое определение адресных устройств в шлейфе
• Простота адресации: по серийному номеру
• Параметры всех АУ настраиваются с ППК

Технические характеристики


Ток потребления максимальное значение мА	1
Количество релейных выходов с НЗ и НР контактами	2
Коммутируемое напряжение постоянного тока при токе до 2 А не более В	30
Коммутируемое напряжение переменного тока при токе до 025 А не более В	250 (мощность нагрузки не более 60 VA)
Коммутируемое напряжение переменного тока при токе до 8 А не более В	250 (мощность нагрузки не более 2000 VA)
Степень защиты от воздействия окружающей среды по ГОСТ 14254-96	IP30
Диапазон рабочих температур °С	-10…+55
Рабочий диапазон значений относительной влажности воздуха (максимальное значение соответствует температуре +25°С без конденсации влаги)	0…93
Габаритные размеры мм не более	92×58×32
Масса кг не более	003

"
