Код товара: ИН-00008426
Торговая марка:
Рубикон
Категория: Приемо-контрольные приборы
Вы можете купить «ИСМ220 исп.4 Адресный исполнительный модуль. Контроль обрыва цепей нагрузки», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52
|
Розничная цена: 3 900 |
Оптовая цена**: Звоните |
Рубикон ИСМ220.4 - адресный исполнительный модуль, предназначен для коммутации нагрузки в цепях как переменного тока 220 В, 50 Гц, так и постоянного тока 11 – 50 В. Основное применение: работа с реверсивными клапанами и двигателями систем дымоудаления. Устройство содержит два активных выхода, с постоянным контролем наличия напряжения , возникновения обрыва и КЗ в выходной цепи.
ИСМ220.4 подключается к двухпроводному адресному шлейфу АСБ Рубикон и передает извещения в ППК напрямую, либо через сетевой контролер КА2. Предусмотрено подключение к ИСМ220.4 дополнительных извещателей на два неадресных шлейфа с дистанционной настройкой параметров. К одному из неадресных шлейфов возможно подключение считывателя контактных ключей типа “Touch Memory”. Устройство содержит встроенный модуль изоляции МКЗ.
Характеристики и функциональные возможности ИСМ220 исп. 4 оптимизированы для работы с распространенными устройствами пожарной автоматики: реверсивных клапанов типа “Белимо” и реверсивных двигателей постоянного тока (с переполюсовкой напряжения). Постоянный контроль выходных цепей осуществляется как во включенном, так и в выключенном состоянии подключенных устройств.
Неадресные шлейфы ШС1 и ШС2 предназначены для подключения пожарных и охранных извещателей, а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми контактами. Питание устройств на неадресном шлейфе не поддерживается. В каждом неадресном шлейфе контролируется сопротивление шлейфа, а также возникновение обрыва и короткого замыкания. Если число извещателей в шлейфе не превышает двух, ИСМ220 исп. 4 позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей, идентификация конкретно сработавшего извещателя не поддерживается. На неадресный шлейф ШС1 возможно подключение считывателя контактных ключей типа “Touch Memory”. Неадресные шлейфы пригодны для контроля постоянно включенного светового оповещателя (табло “ВЫХОД”) на наличие напряжения питания и обрыв.

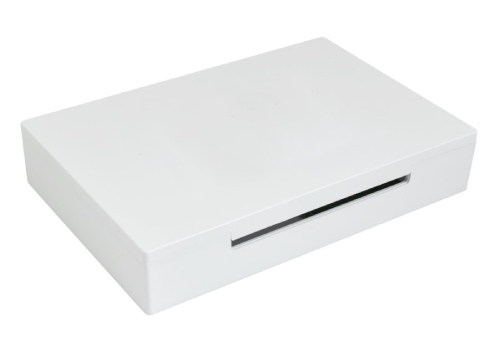

ИСМ220.4 выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером) и светодиодом индикации. На внутренней плате устройства расположены тестовые кнопки управления реле и клеммы для подключения неадресных внешних кнопок. Съемная крышка крепится к основанию корпуса на защелках.
Действие встроенного модуля изоляции МКЗ распространяется только на адресный шлейф, характеристики идентичны отдельному модулю МКЗ Рубикон.
| Питание ИСМ | по АШ |
| Ток потребления ИСМ, не более, мА | 1 |
| Максимальное количество ИСМ в шлейфе | 80 |
| Количество релейных выходов | 2 |
| Тип контактов релейных выходов | переключающий |
| Диапазон коммутируемого напряжения переменного тока выхода, В | 160…260 |
| Диапазон коммутируемого напряжения постоянного тока выхода, В | 11…50 |
| Максимальный коммутируемый ток выхода, А | 3 |
| Минимальное сопротивление изоляции проводов нагрузки, кОм | 200 |
| Напряжение контроля нагрузки в выключенном состоянии, не более, В | 260 |
| Ток контроля нагрузки в выключенном состоянии, не более, мА | 1 |
| Контроль обрыва нагрузки выхода в выключенном состоянии | Есть |
| Контроль обрыва нагрузки выхода во включенном состоянии | Есть, отключаемый |
| Количество безадресных ШС | 2 |
| Тип контактов контролируемых устройств на без- адресных ШС | НР, НЗ |
| Максимальное напряжение безадресного ШС, В | 5 |
| Максимальный ток безадресных ШС, мА | 1 |
| Минимальное сопротивление изоляции проводов безадресного ШС, кОм | 20 |
| Максимальное (активное) сопротивление проводов безадресного ШС, Ом | 100 |
| Максимальная емкость безадресного ШС, нФ: |
2 извещателя на ШС - 30 1 извещатель на ШС - 100 |
| Время выхода на рабочий режим после включения питания, не более, с | 20 |
| Время перехода электронного ключа встроенного МКЗ из “закрытого” в “открытое” состояние (при устранении КЗ и подачи питания на АШ), не более, с | 10 |
| Диапазон рабочих температур, °С | – 10…+50 |
| Рабочий диапазон значений относительной влаж- ности воздуха (максимальное значение соответствует температуре +40 °С, без конденсации влаги) | 0…93 |
| Габаритные размеры, не более, мм | 165×110×32 |
| Масса, не более, кг | 0,3 |
| Торговая марка |
