ИСМ22 исп.2 Адресный исполнительный модуль двухканальный 2 реле

Рубикон ИСМ22 исп. 2 - адресный исполнительный модуль 2-канальный повышенной мощности, предназначен для управления внешними исполнительными устройствами и техническими средствами оповещения. Устройство содержит два релейных выхода типа "сухой контакт" повышенной мощности для коммутации переменного тока Uмакс 250 В, Iмакс 8 А.

ИСМ22 исп. 2 подключается к двухпроводному адресному шлейфу АСБ Рубикон и передает извещения в ППК напрямую, либо через сетевой контролер КА2. Предусмотрено подключение к ИСМ22 исп. 2 дополнительных извещателей на два неадресных шлейфа с дистанционной настройкой параметров. К одному из неадресных шлейфов возможно подключение считывателя контактных ключей типа “Touch Memory”. Устройство содержит встроенный модуль изоляции МКЗ.

Каждый из двух коммутирующих релейных выходов ИСМ22 исп. 2 предназначен для подключения различных исполнительных устройств и технических средств: охранных и пожарных оповещателей, автоматики пожаротушения, управляющих устройств СКУД и т.д. Реле работают с переменным током номинальным напряжением 220 В (50 Гц), максимальная коммутируемая полная мощность составляет 2000 В·А. Бистабильные реле ИСМ22 исп. 2 потребляют ток только в момент переключения. Среди настраиваемых параметров каждого реле доступны указание длительности импульса и паузы между импульсами, с возможностью непрерывной (без пауз) работы, либо работы с однократным импульсом.

Неадресные шлейфы ШС1 и ШС2 предназначены для подключения пожарных и охранных извещателей, а также технологических датчиков разного типа: с нормально-разомкнутыми и нормально-замкнутыми контактами. Питание устройств на неадресном шлейфе не поддерживается. В каждом неадресном шлейфе контролируется сопротивление шлейфа, а также возникновение обрыва и короткого замыкания. Если число извещателей в шлейфе не превышает двух, ИСМ22 исп. 2 позволяет различать срабатывание каждого из них. Если в шлейфе применяется от трех и более извещателей, идентификация конкретно сработавшего извещателя не поддерживается.

На неадресный шлейф ШС1 возможно подключение считывателя контактных ключей типа “Touch Memory”. Неадресные шлейфы пригодны для контроля постоянно включенного светового оповещателя (табло "ВЫХОД") на наличие напряжения питания и обрыв.

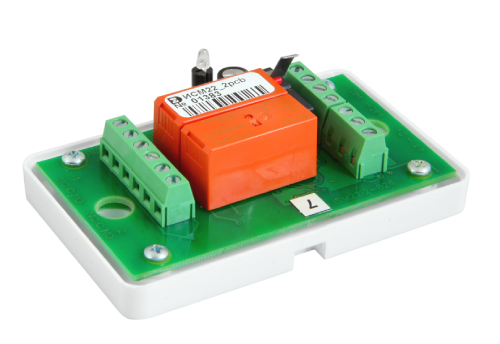

ИСМ22 исп. 2 выполнен в пластмассовом разъемном корпусе с датчиком вскрытия (тампером). Съемная крышка крепится к основанию корпуса на защелках.

• одиночное мигание: дежурный режим, обмен данными с ППК
• квазинепрерывное свечение (частота 10 Гц): тревога на неадресном шлейфе, либо вскрытие корпуса

Действие встроенного модуля изоляции МКЗ распространяется только на адресный шлейф, характеристики идентичны отдельному модулю МКЗ Рубикон. В комплектацию включены 4 резистора двух номиналов для неадресных шлейфов.

• Простота монтажа
• Питание по адресному шлейфу
• Простота настройки, автоматическое определение адресных устройств в шлейфе
• Простота адресации: по серийному номеру
• Параметры всех АУ настраиваются с ППК
