Код товара: ИН-00008435
Торговая марка:
Рубикон
Категория: Приемо-контрольные приборы
Вы можете купить «ППК-М Прибор приемно-контрольный, графический дисплей», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52
|
Розничная цена: 15 000 |
Оптовая цена**: Звоните |
Рубикон ППК-М - прибор приемно-контрольный, имеющий собственную панель управления и дисплей. Также доступна настройка с ПК, подключенного по интерфейсу RS-485. ППК-М предназначен для применения в системах безопасности и автоматического управления оборудованием на малых и средних объектах.
При подключении адресных устройств (АУ) к собственным адресным шлейфам ППК-М их общая численность может достигать: 255 АУ в топологии “кольцо” и 510 АУ в топологии “два луча”. С применением подключаемых по интерфейсу RS-485 сетевых контроллеров адресного шлейфа КА2 (до восьми КА2) возможности ППК-М существенно вырастают: до 2295 АУ в топологии “только кольца” и до 4590 в топологии “только лучи”. Адресная система безопасности Рубикон допускает произвольную топологию: сочетание колец, лучей, ответвлений и т.д., с соответствующим изменением максимального числа подключаемых АУ к ППК-М. На допустимое число подключаемых к ППК-М АУ влияет также лимит общего токопотребления всех устройств системы.
Помимо сетевых контроллеров адресного шлейфа КА2, предусмотрено подключение к ППК-М прочих сетевых устройств, общим числом до 31: контроллеров шлейфов сигнализации СКШС, контроллеров исполнительных устройств СКИУ, контроллера устройств считывания кода КД2, пульта управления ПУО, контроллера управления пожаротушением СКУП и т.д. Имея широкий спектр поддерживаемых адресных и неадресных устройств разного назначения, ППК-М является законченным решением для просмотра состояния, управления и конфигурирования охранных и пожарных систем, СКУД, контроля технологических параметров на объектах средней сложности, в т.ч. автономных.
Одной из ключевых особенностей ППК Рубикон выступает распределение управляемых устройств по задаваемым областям (комната, этаж и т.д.) с возможностью иерархии, т.е. объединения нескольких областей в новую область уровнем выше.
В заданных областях контролируется состояние и настраиваются параметры всех устройств области, в зависимости их от типа и назначения. В АСБ Рубикон в большинстве случаев параметры устройств задаются только с ППК.

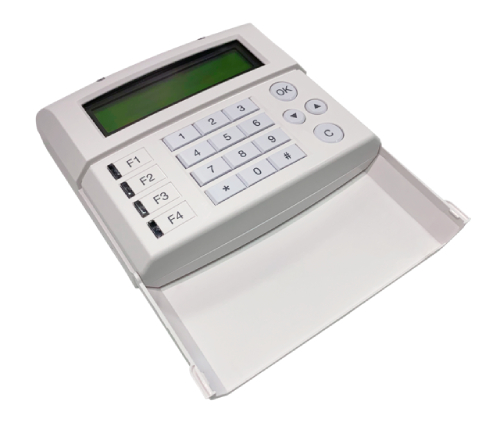

ППК-М выполнен в компактном разъемном корпусе, оснащенном датчиком вскрытия. Для настройки непосредственно с ППК-М служит многострочный ЖК-дисплей и панель управления с защитной откидной крышкой. В верхней части корпуса находятся два красно/зеленых световых индикатора состояния: левый пожарный и правый охранный. Звуковые оповещения выполняются с помощью встроенного динамика.
При задании конфигурации с ПК подключение выполняется по интерфейсу RS-485, через адаптеры RS-485/USB или RS-485/RS-232. Устройство имеет встроенный считыватель Proximity-карт типа Em-marine. Конфигурирование системы, на базе ППК-М, выполняется через кодонаборную консоль устройства; с ПК, с помощью утилиты Конфигуратор Рубикон, подключенного по интерфейсу RS-485 (с помощью адаптеров RS-485/USB или RS-485/RS-232). Так же возможно осуществить конфигурирование через ПО Интеллект.
| Номинальное напряжение питания, В | 12 или 24 |
| Допустимый диапазон напряжения питания, В | мин. - 9; макс. - 28 |
| Собственная панель управления и дисплей | Да |
| Управление с ПК, подключение через RS-485 | Да, подключение через RS-485 и адаптеры RS-485/USB или RS-485/RS-232 |
| Управление с ПК,с подключением через Ethernet | Нет |
| Максимальное количество АУ, подключаемых на собственные адресные шлейфы: | в топологии “кольцо” - 255 в топологии “два луча” - 510 |
| Максимальное количество устройств КА2, подключаемых по интерфейсу RS-485 | 8 |
| Максимальное количество подключаемых сетевых устройств, помимо КА2 | 31 |
| Максимальное количество АУ на всех адресных шлейфах (собственные АШ + 8 КА2) | в топологии “только кольца” - 2295 в топологии “только лучи” - 4590 |
| Максимальное количество областей | 450 |
| Максимальное количество объединенных в разные области технических средств | 4000 |
| Максимальное количество пользователей | 5000 |
| Макс. ток потребления при напряжении 12 В, мА: | в дежурном режиме при 255 извещателях - 220 в режиме оповещения - 900 |
| Максимальное потребление устройств адресного шлейфа (каждый луч по отдельности или кольцо в целом), мА | в дежурном режиме (режим шлейфа 20 В, 40 мА) - 30 в дежурном режиме (режим шлейфа 20 В, 100 мА) - 80 в режиме оповещения (максимум) - 80 |
| Количество выходов для подключения оповещателей | 2 |
| Параметры выходов для подключения оповещателей (для каждого выхода) | напряжение - равно напряжению питания ППК-М ток, мА, не более - 100 |
| Параметры релейного выхода для управления автоматикой: | напряжение, переменный ток, В, не более - 125 напряжение, постоянный ток, В, не более - 30 ток, А, не более - 3 |
| Поддержка карты памяти | microSD или microSDHC, до 16 ГБ |
| Степень защиты от воздействия окружающей среды по ГОСТ 14254-96 | IP20 |
| Степень жесткости требований электромагнитной совместимости | не ниже 2-ой |
| Диапазон рабочих температур, °С | +5…+55 |
| Допустимая относительная влажность воздуха при температуре +40°С, %, не более | 93 |
| Габаритные размеры, мм | 145×120×42 |
| Масса, кг, не более | 0,35 |
