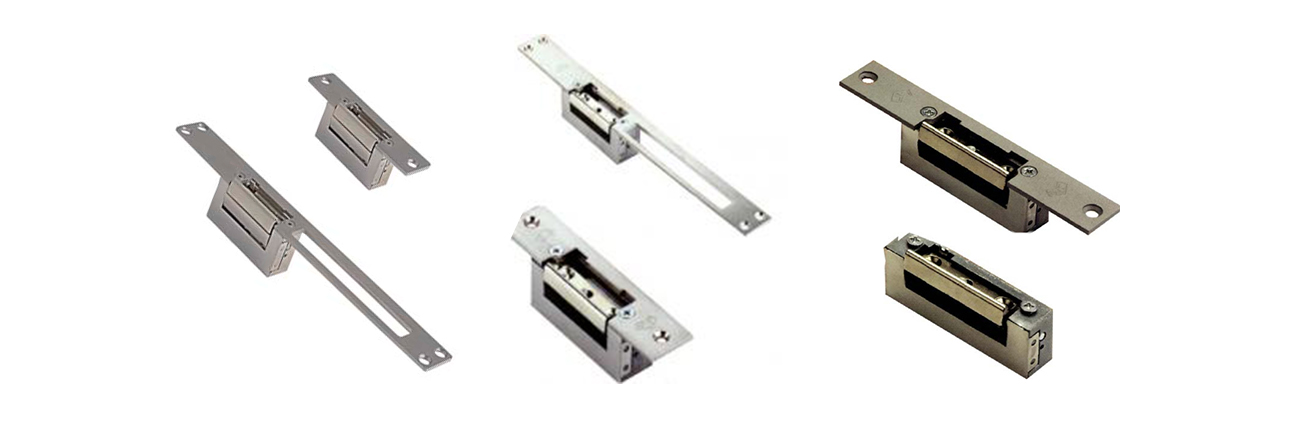

Электромеханические защелки (ЭМЗ) являются эффективным управляемым преграждающим устройством для дверей. Защелки обычно монтируется в дверную раму. Косой ригель (язычок) механического замка при этом является ответной частью к защелке (оптимально, если косой ригель связан через коромысло с цилиндром, т.е. может быть втянут поворотом ключа).
Электромеханические защелки надо воспринимать как дополнительное оснащение, она не является альтернативой дверному замку с соответствующим цилиндром и ключом. Защелка ни в коем случае не ухудшает механических характеристик замка и двери в целом.
В стандартных случаях двери, имеющие электромеханическими защелками, должны оснащаться следующим образом: снаружи – неподвижная ручка; изнутри нажимная ручка. Это означает, что вход снаружи для посетителей только тогда возможен, когда защелка электрически будет разблокирована или механически при помощи ключа. С обратной стороны (изнутри) проход возможен в любое время, дверь можно всегда открыть нажатием на ручку замка, при этом язычок замка втягивается внутрь. Чисто механические функции замка сохраняются. Ригель, как и ранее, можно открывать и закрывать с помощью ключа, чтобы обеспечить большую механическую надежность.
В номенклатуре фирмы Effeff присутствуют защелки и крепежные планки практически для любого замка и для любой двери, для оптимальной установки в любой монтажной ситуации. К сожалению, формат данного каталога не позволяет разместить исчерпывающую информацию о данном оборудовании. Поэтому за более подробной информацией обращайтесь к нашим специалистам.
Общая информация относительно защелок фирмы Effeff|
Защелки, отпираемые подачей напряжения (1-й тип, например модели 12, 14, 17, 19, 131 и т.д.) Открывание двери возможно только во время подачи напряжения на защелку. При этом в режиме переменного тока слышен зуммер. При монтаже с отбрасывающей пружиной или нажимным болтом после разблокировки ЭМЗ дверь заметно приоткрывается. |
|
|
Защелки, запираемые подачей напряжения (3-й тип, например модели 34, 37, 341, 342, 934, 9334 и т.д.) Защелка заблокирована все время пока на неё подаётся напряжение. Если напряжение не подается, язычок защелки разблокируется и дверь может быть открыта. |
|
|
Датчик положения двери:(модели с индексом RR) Электрозащелки с обратной связью оборудованы микровыключателем, который реагирует на состояние двери (открыто / закрыто). Это дает возможность, например, контролировать состояние двери визуально с помощью контрольной лампы на кнопке разблокировки двери или использовать этот контакт в системе контроля и управления доступом. |
|
|
Длительная разблокировка: (модели с индексом eE) - возможность разблокировки защелки подачей напряжения в течение длительного времени. Электрозащелка открывается подачей напряжения. Напряжение может быть подано в течение длительного времени, дверь может открываться как угодно часто. Язычок защелки при включенной разблокировке подвижен. Специальный пружинный механизм позволяет предотвратить самопроизвольное открывание двери ветром или сквозняком. |
|
|
Возможность механической разблокировки:(модели с индексом E) Рычажок разблокировки, расположенный в углу выреза под язычок, отключает рабочую функцию защелки для беспрепятственного открывания двери в часы, открытые для свободного доступа. Язычок защелки подвижен и дверь может открываться как угодно часто. |
|
|
FIX - переставляемая и фиксируемая защелка:(модели с индексом F) Отверстия для крепежных винтов имеют овальную форму. Корпус защелки после установки можно передвигать в горизонтальной плоскости до 4 мм, подогнав к язычку замка, закрепить в шлицах. |
|
|
FAFIX - защелка с переставляемым и фиксируемым язычком: (модели с индексом FF) Для достижения оптимального положения язычка защелки относительно косого ригеля замка язычок защелки может переставляться относительно корпуса и фиксироваться на шлицах. Данная функция позволяет производить периодическую регулировку при изменении зазоров в двери. Подгонка зазора к косому ригелю замка возможна также в ограниченных пространственных условиях. |
|
