Извещатели для уличного использования SOUTDOOR-T

08.07.2015

Итальянская компания AMC Elettronica была основана в 1974 году и с тех пор зарекомендовала себя как успешный игрок в сфере производства систем безопасности.  АМС располагает хорошо организованной дистрибьюторской сетью активно продвигает свой продукт на Российском рынке.  Штаб квартира компании находится в местечке в Альзате-Брианца, в 30 км от Милана, а в нескольких километрах от штаб-квартиры располагается тестовая лаборатория и автоматизированная производственная линия.

Оборудование компании АМС это интересные технологические новинки, отличающиеся простотой применения и программирования, предлагаемые по весьма демократичной цене.
Сегодня мы хотим рассказать о наружном комбинированном извещателе Soutdoor-T.

 Внешний вид и комплектация.

Soutdoor-T относится к линейке уличных извещателей Soutdoor и является, пожалуй, наиболее интересным из всех. Он выполнен по принципу тройной технологии и состоит из двух пассивных инфракрасных извещателей (ПИК) и одного микроволнового (МВ). Такое сочетание дает возможность снижения числа  ложных срабатываний, что особенно важно для уличных извещателей. Еще одной интересной особенностью Soutdoor-T является возможность подключения его к компьютеру для программирования и сохранения установленных настроек.

В комплект поставки входит:

• Извещатель с двумя установленными линзами;
• Дополнительные линзы (2 пары);
• Кронштейн для настенной установки.

Корпус устройства выполнен из пластика. Класс защиты IP44 подразумевает защиту от воды, но при установке на открытом воздухе необходимо предусмотреть защитный козырек. Рабочий температурный диапазон от -300С до +550С. Габариты извещателя составляют 185х85х70мм.

Значительным плюсом Soutdoot-T является возможность смены линз. В комплект входит три типа линз для ПИК-извещателя:

• Объемная (2 шт);
• Горизонтальная шторка (2 шт);
• Вертикальная шторка (2 шт).

По умолчанию на верхний ПИК-извещатель установлена объемная линза, на нижний ПИК-извещатель – горизонтальная шторка. Такое решения является наиболее оптимальным для большинства условий. Однако, при необходимости можно использовать другие конфигурации.

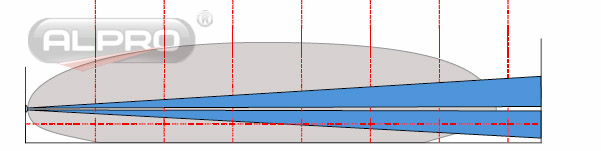

Например, при установке двух горизонтальных шторок. Отрегулировав ширину диапазона охвата, получаем защиту на уровне 35-40 см от земли до 1,6 м в высоту и горизонтальный охват 80-100 градусов. При такой конфигурации достигается защита от присутствия крупных животных на расстоянии до 15 м.

При установке двух вертикальных шторок получаем луч шириной около 50 см для проема 90-100 градусов по вертикали. Такую конфигурацию можно использовать для точечной защиты дверей и окон.

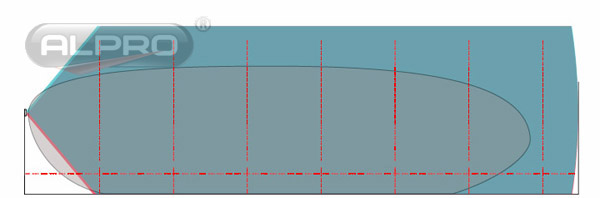

В отличие от ПИК-извещателей, чья область обнаружения разбита на зоны чувствительности/нечувствительности, область обнаружения микроволнового извещателя является сплошной зоной.

Описание контрольной панели

1. В правом верхнем углу располагается LED-индикатор. Зеленый цвет сигнализирует о работе микроволнового датчика, сочетание зеленого и красного – работа ПИК-извещателя, красный – сигнал тревоги.
2. В средней части справа находится тампер защиты от срыва и вскрытия с микропереключателем.
3. В нижней часта справа – шесть dip-переключателей, использующихся для установки режима работы датчика. Переключатели 1 и 2 используются для изменения настроек в зависимости от используемых линз. Переключатели 3 и 4 – для изменения настроек двух ПИК и одного МВ извещателя. Переключатели 5 и 6 отвечают за управление через ПК и светодиодную индикацию.
4. Рядом с ним – триммер регулировки радиуса действия. Регулировка влияет на все три датчика (ПИК-1, ПИК-2, МВ), так что при его использовании происходит регулировка общего охвата, независимо от типа конфигурации.
5. В нижней части также располагается разъем для подключения к компьютеру.

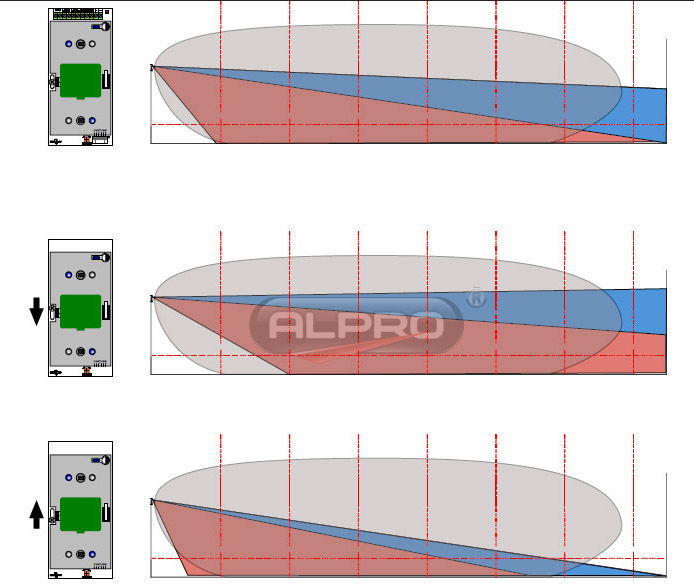

6. В средней части слева находится триммер ручной регулировки высоты охвата и защиты от животных. Изменяя положение переключателя на плате можно изменить положение лучей. Среднее положение – стандартные настройки. При верхнем положении переключателя площадь охвата увеличивается, при нижнем – уменьшается.

В верхней части располагаются 4 линейных выхода со свободной конфигурацией для настройки функций тревоги и антимаскирования.

Программирование через ПК

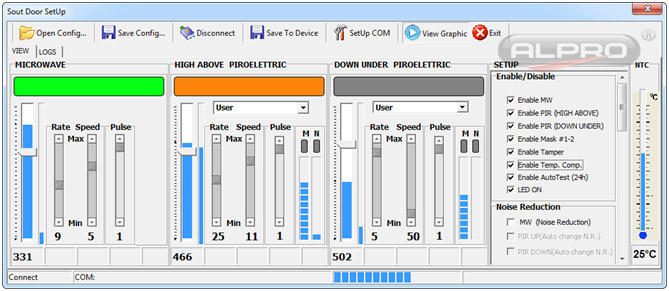

Одной из уникальных особенностей Soutdoor-T является наличие кабельного ввода, с помощью которого можно подключить извещатель к ноутбуку. Для этого необходимо установить на компьютер программу SoutDoor. При загрузке программы и подключенном извещателе в основном меню отобразятся текущие настройки устройства, отдельно для каждого типа датчиков.

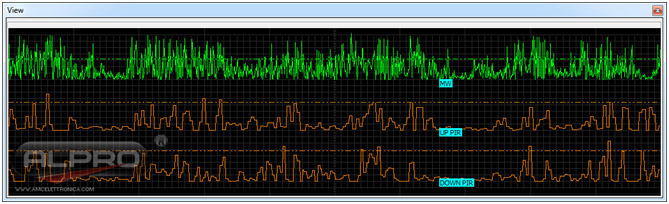

В верхней части окна программы располагаются основные вкладки: загрузка ранее сохраненных конфигураций извещателей; сохранение текущей конфигурации; сохранения настроек устройства; вход в настройки; диаграммы работы датчиков.

Настройка параметров происходит отдельно по каждому датчику.

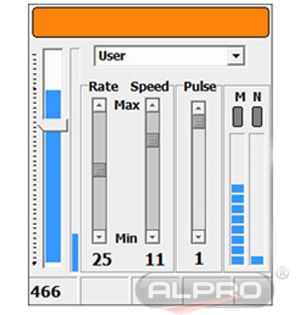

В верхней части указано графическое отображение тревоги, где серый цвет – нормальное состояние датчика, оранжевый обозначает срабатывание ПИР-извещателя, а зеленый – срабатывание микроволнового извещателя.

Слева располагается шкала чувствительности. Чувствительность ПИК-извещателей может изменяться от 10 до 700 единиц, МВ извещателя от 10 до 50 единиц. При этом, чем меньше числовое значение, тем выше чувствительность датчика. Цифра в нижней части шкалы указывает на установленное значение.

В средней части располагаются следующие настройки:

Rate - частота выбросов (предтревог) – ряд событий, после прохождения которых инициируется сигнал тревоги. При этом снижение количества предсобытий увеличивает чувствительность обнаружения.

Speed - скорость сканирования. Для ПИК-извещаиелей варьируется от 1 до 50, для МВ-извещателей от 1 до 15. При увеличении скорости сканирования увеличивается чувствительность обнаружения.

Pulse – число импульсов, после прохождения которых инициируется сигнал тревоги. Значение числа импульсов варьируется от 1 до 5, при увеличении числа импульсов чувствительность датчика снижается.

С правой стороны для каждого датчика указывается интенсивность работы технологии антимаскинга и уровень шума.

Возвращаясь к основному окну программы, стоит упомянуть об окне настроек, располагающемся с правой стороны экрана. Здесь можно указать, какие датчики необходимо подключить, указать необходимость шумоподавления, запрограммировать логику контактных выходов.

Заключение

SoutDoor-T - наружный комбинированный извещатель, соединяющий в себе  ПИК и микроволновую технологию.

Тройная технология (2 ПИР+1 МВ), а так же возможность подключения извещателя к компьютеру и программирование устройства с учетом конкретных условий установки делает его работу максимально эффективной и защищенной от ложных срабатываний.

Наличие сменных линз в комплекте расширяет спектр его возможностей, делая практически идеальным для любых условий использования (вдоль стен для защиты дверей и окон, в пространствах с присутствием животных или иных помех).

Ну и наконец, высокое качество сборки в сочетании с весьма демократичной ценой делает извещатель Sоutdoot-T особенно привлекательным по сравнению с устройствами других производителей.
