30.10.2014
Отличительной особенностью данной системы является ее беспроводное строение. Связь между элементами системы осуществляется по радиочастоте определенного диапазона. До сих пор существуют как противники, так и сторонники радиоканальной связи, но очевидно, что такое построение может сильно облегчить затраты и монтажные работы по прокладке кабельных трасс в случае, скажем, коттеджного поселка или крупной территории с отдельно расположенными зданиями.
Состав и оборудование системы
Одной из отличительных особенностейрадиосистемы СТРЕЛЕЦявляется то, что она строится исходя из конкретных требований заказчика, опираясь при этом на отдельные, взаимосвязанные между собой элементы.

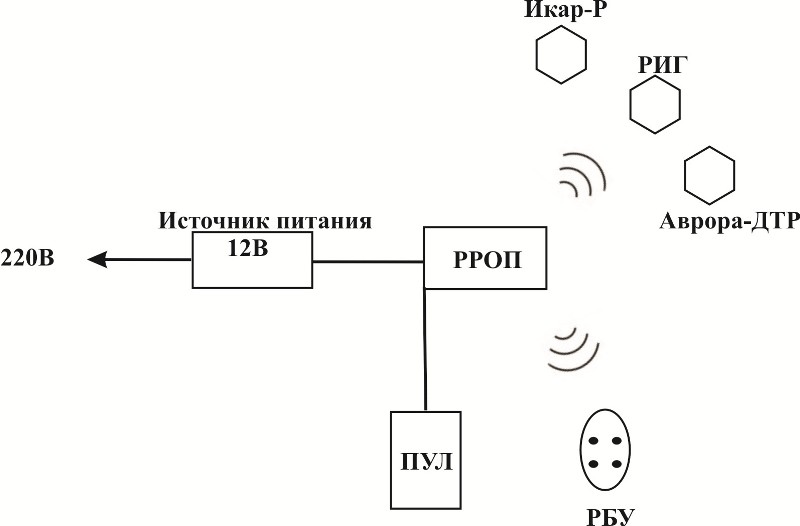

В состав системы входят следующие основные элементы:
Максимально система поддерживает до 16 радиорасширителей, один из которых программно назначается координатором сети, и 16 маршрутизаторов. Каждый РРОП способен контролировать до 32 охранных и пожарных извещателей, соответственно максимальное суммарное количество охранных и пожарных извещателей в радиосистеме СТРЕЛЕЦ составляет 512 шт.
Принцип работы охранно-пожарной радиосистемы СТРЕЛЕЦ
Радиосистема СТРЕЛЕЦ состоит из множества радиоканальных устройств, передающих друг другу информацию посредством радиосигналов. При этом можно выделить два вида связи: между радиорасширителем и подчиненными ему исполнительными устройствами (охранные извещатели, пожарные извещатели, исполнительные устройства) и связь между отдельными радиорасширителями.

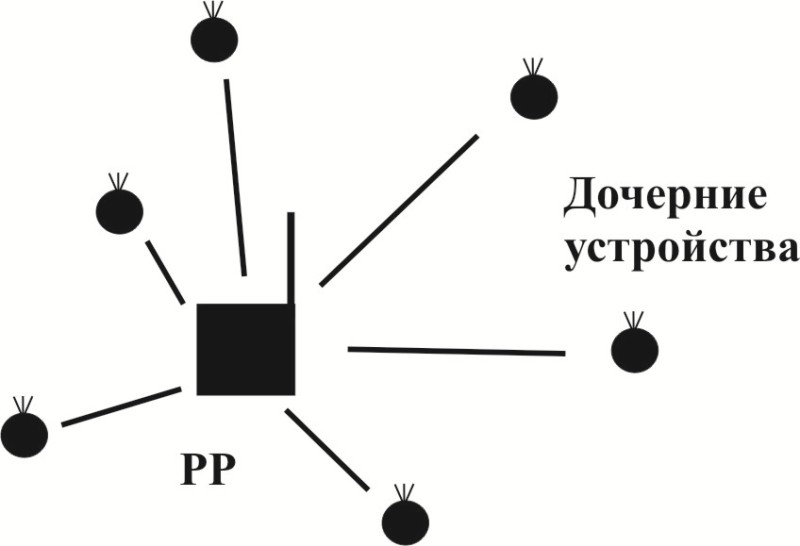

Сетевая топология между радиорасширителем (РР) и дочерними устройствами представляется в виде звезды, по лучам которой располагаются охранные и пожарные извещатели, а в центре РР. Такого рода участок системы представляет собой микросоту.
Сетевая топология радиосистемы СТРЕЛЕЦ между приёмно-контрольными устройствами радиосистемы, может быть двух видов:
а) статическая топология;
б) динамическая топология.

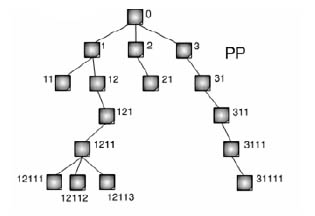

Статическая топология может быть представлена в виде дерева, когда радиосигналы передаются только в направлениях между парами РР – «вышестоящий родительский» и «нижестоящий дочерний». Конфигурирование статической сетевой топологии выполняется инженером – инсталлятором. Запрограммированная конфигурация топологии остаётся неизменной в процессе функционирования радиосистемы. Недостатком использования такой системы является жесткость выбора направления передачи радиосигналов. В результате при нарушении связи или неисправности оборудования на каком-то участке нижестоящие дочерние РР могут оказаться отключенными от системы.

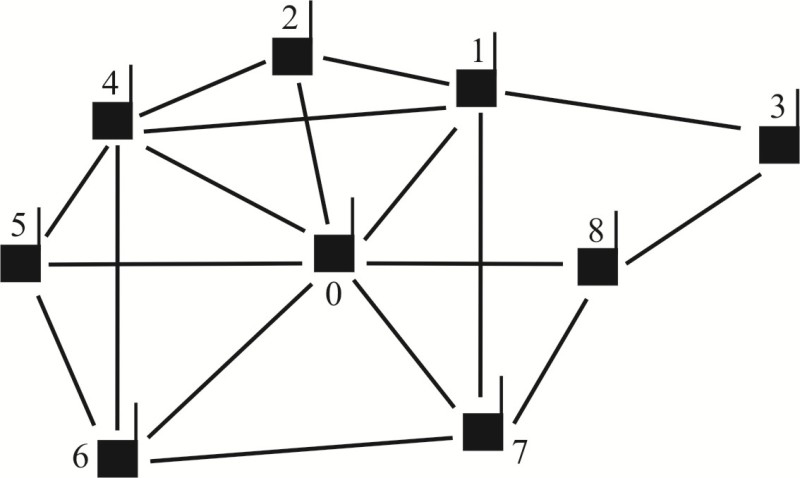

Отличие динамической топологии в том, что радиосигналы между РР передаются по двум и более маршрутам. В этом случае, даже при выходе из строя каких-то узлов и каналов связи, остается достаточное количество обходных путей для передачи данных. Что значительно увеличивает жизнеспособность системы.
Конфигурирование динамической сетевой топологии выполняется ПКУ автоматически на основе анализа условий связи между ними и поиска кратчайших маршрутов ретрансляции пакетов.
Информация от радиорасширителей попадает на координатор, который в свою очередь, производит обработку и протоколирование информации, отображает состояние разделов с помощью средств индикации и передает информацию на устройства передачи извещений, компьютер и в сигнальные линии различных приемно-контрольных приборов.
Координатор также получает команды от устройств управления, с компьютера, либо внешнего приемно-контрольного прибора и, в случае необходимости, передает управляющие команды дочерним устройствам и другим РР радиосети.
При передаче данных в радиосистеме СТРЕЛЕЦ используется криптографическое закрытие передаваемой информации, а также специальный механизм динамической аутентификации для исключения возможности подмены радиоустройств и несанкционированного управления состоянием радиосистемы.
Рабочая дальность связи охранных и пожарных извещателей с приемно-контрольным устройством в условиях открытого пространства не менее 200 м, максимальная дальность – до 600 м. Рабочая дальность связи между ПКУ в условиях открытого пространства- не менее 400 м, максимальная данность - до 1000 м.
Однако необходимо помнить, что реальная дальность связи при установке радиосистемы в помещении зависит от количества и материалов стен, перегородок и перекрытий и может быть заметно меньше.
Заключение
Радиоканальная система сигнализации последнего поколения СТРЕЛЕЦ на сегодняшний день является одной из наиболее прогрессивных и экономически выгодных. К ее очевидным плюсам относится беспроводная структура, что позволяет сэкономить на монтажных работах и кабельных материалах. При этом динамическая система множественности путей прохождения сигнала обеспечит передачу данных даже в случае повреждения одного из участков системы.
Двухсторонний протокол обмена данными, наличие резервных каналов, контроль радиосвязи между всеми устройствами делают систему СТРЕЛЕЦ одной из наиболее помехоустойчивых и надежных.
Кроме того, радиосистема СТРЕЛЕЦ легко интегрируется с проводными системами, что делает возможным использование на одном объекте преимуществ как проводных, так и радиоканальных систем.
Стоимость и заказ
Стоимость элементов радиосистемы СТРЕЛЕЦ сравнительно невысока, что является еще одним и немалым преимуществом системы. Например,стоимость радиорасширителя РРОП-И составляет 5859 руб.,стоимость локального пульта управления ПУЛ-Р – 2189 руб., стоимость пожарных извещателей в среднем составляет около 2000 руб (все цены действительны на момент написания статьи). При необходимости наши специалисты помогут вам подобрать оборудование в соответствии с требованиями конкретной системы.
