Уличный комбинированный извещатель российского производства АТРИ

09.02.2016

Тема импортозамещения сейчас является одной из наиболее актуальных, затрагивая все области рынка, в том числе и в области охранной и пожарной сигнализации.

В настоящее время перед многими встает проблема подбора отечественных аналогов импортных извещателей, не потеряв при этом в качестве и стоимости будущей системы.
Компания «АЛПРО» представляет АТРИ - комбинированный уличный извещатель российского производства, о котором мы и расскажем в сегодняшнем обзоре.

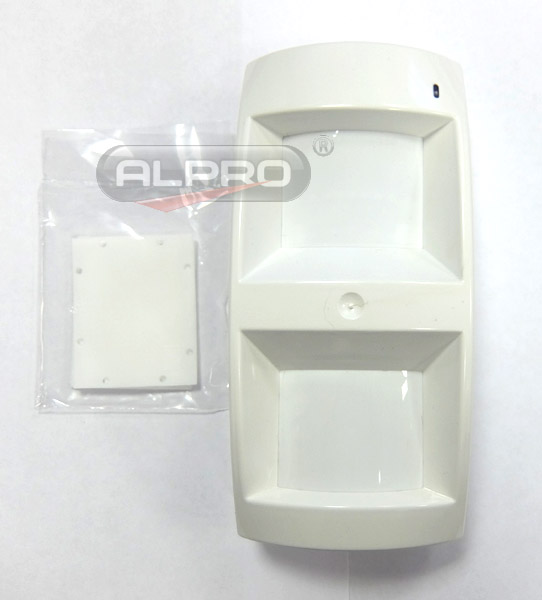

Внешний вид и комплектация

Извещатель АТРИ относится к линейке уличных комбинированных устройств. Он выполнен по принципу тройной технологии и состоит из двух пассивных инфракрасных извещателей (ПИК) и одного микроволнового (МВ). Такое сочетание дает возможность снижения числа  ложных срабатываний, что особенно важно в случае уличных извещателей. Еще одной интересной особенностью АТРИ является возможность подключения его к компьютеру для программирования и сохранения установленных настроек.

В комплект поставки входит:

По умолчанию на верхний ПИК-извещатель установлена объемная линза, на нижний ПИК-извещатель – горизонтальная шторка. Такое решения является наиболее оптимальным для большинства условий. Однако при необходимости можно использовать другие конфигурации.

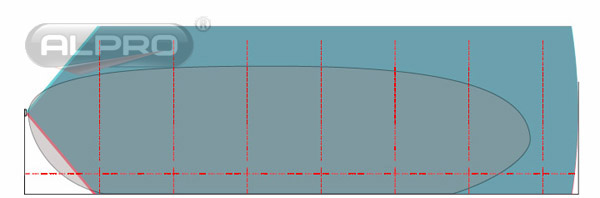

Например, при установке двух вертикальных шторок можно получить луч шириной около 50 см для проема 90-100 градусов по вертикали. Такую конфигурацию удобно использовать для точечной защиты дверей и окон.

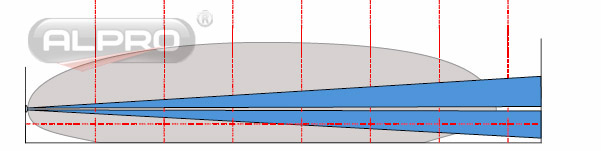

Тогда как при установке двух горизонтальных шторок, отрегулировав ширину диапазона охвата, получаем защиту на уровне 35-40 см от земли до 1,6 м в высоту и горизонтальный охват 80-100 градусов. При такой конфигурации достигается защита от присутствия крупных животных на расстоянии до 15 м.


В отличие от ПИК-извещателей, чья область обнаружения разбита на зоны чувствительности/нечувствительности, область обнаружения микроволнового извещателя является сплошной зоной.

Корпус устройства выполнен из пластика. Класс защиты IP44 подразумевает защиту от воды, но при установке на открытом воздухе необходимо предусмотреть защитный козырек. Рабочий температурный диапазон от -30С до +55С. Габариты извещателя составляют 185х85х70мм.

Внутреннее устройство

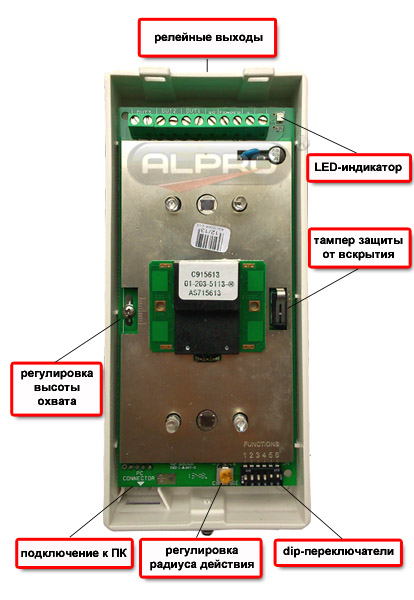

Рассмотрим более подробно контрольную панель.


  1. В правом верхнем углу располагается LED-индикатор. Зеленый цвет сигнализирует о работе микроволнового датчика, сочетание зеленого и красного – работа ПИК-извещателя, красный – сигнал тревоги.
  2. В средней части справа находится тампер защиты от срыва и вскрытия с микропереключателем.
  3. В нижней часта справа – шесть dip-переключателей, использующихся для установки режима работы датчика. Переключатели 1 и 2 используются для изменения настроек в зависимости от используемых линз. Переключатели 3 и 4 – для изменения настроек двух ПИК и одного МВ извещателя. Переключатели 5 и 6 отвечают за управление через ПК и светодиодную индикацию.
  4. Рядом с ним – триммер регулировки радиуса действия. Регулировка влияет на все три датчика (ПИК-1, ПИК-2, МВ), так что при его использовании происходит регулировка общего охвата, независимо от типа конфигурации.
  5. В нижней части также располагается разъем для подключения к компьютеру.
  6. В средней части слева находится триммер ручной регулировки высоты охвата и защиты от животных. Изменяя положение переключателя на плате можно изменить положение лучей. Среднее положение – стандартные настройки. При верхнем положении переключателя площадь охвата увеличивается, при нижнем – уменьшается.
  7. В верхней части располагаются 4 линейных выхода со свободной конфигурацией для настройки функций тревоги и антимаскирования.

Программирование извещателя

Одной из уникальных особенностей АТРИ является наличие кабельного ввода, с помощью которого можно подключить извещатель к ноутбуку. Для этого необходимо установить на компьютер программу Sout Door. При загрузке программы и подключенном извещателе в основном меню отобразятся текущие настройки устройства, отдельно для каждого типа датчиков.
Программа дает возможность загрузить ранее сохраненные конфигурации извещателей; сохранить текущую конфигурацию; изменить и сохранить настройки устройства; увидеть диаграммы работы датчиков.
Настройка параметров происходит отдельно по каждому датчику.

Отображение тревоги указано в графическом виде, где серый цвет – нормальное состояние датчика, оранжевый обозначает срабатывание ПИР-извещателя, а зеленый – срабатывание микроволнового извещателя.

Есть возможность настройки шкалы чувствительности. Чувствительность ПИК-извещателей может изменяться от 10 до 700 единиц, МВ извещателя от 10 до 50 единиц. При этом, чем меньше числовое значение, тем выше чувствительность датчика. Цифра в нижней части шкалы указывает на установленное значение.

Так же имеются следующие настройки:
Rate - частота выбросов (предтревог) – ряд событий, после прохождения которых инициируется сигнал тревоги. При этом снижение количества предсобытий увеличивает чувствительность обнаружения.
Speed - скорость сканирования. Для ПИК-извещаиелей варьируется от 1 до 50, для МВ-извещателей от 1 до 15. При увеличении скорости сканирования увеличивается чувствительность обнаружения.
Pulse – число импульсов, после прохождения которых инициируется сигнал тревоги. Значение числа импульсов варьируется от 1 до 5, при увеличении числа импульсов чувствительность датчика снижается.

Для каждого датчика указывается интенсивность работы технологии антимаскинга и уровень шума.

Кроме того, стоит упомянуть об окне настроек, в котором можно указать, какие датчики необходимо подключить, указать необходимость шумоподавления, запрограммировать логику контактных выходов.

Заключение

АТРИ - наружный комбинированный извещатель, российского производства соединяющий в себе  ПИК и микроволновую технологию.
Датчик имеет российское производство, получил сертификат соответствия, отличается хорошим качеством сборки и весьма демократичной ценой.

Тройная технология (2 ПИР+1 МВ), а так же возможность подключения извещателя к компьютеру и программирование устройства с учетом конкретных условий установки делает его работу максимально эффективной и защищенной от ложных срабатываний.

Наличие сменных линз в комплекте расширяет спектр его возможностей, делая практически идеальным для любых условий использования (вдоль стен для защиты дверей и окон, в пространствах с присутствием животных или иных помех).
