Устройства передачи видеосигнала по витой паре торговой марки Vidatec® серии LiteTec для AHD видеокамер

19.07.2016

Очевидно, что улучшенное качество изображения, получаемое с видеокамер AHD в сочетании с  привлекательной ценой привело к достаточно активной замене старого видео оборудования в системах видеонаблюдения на оборудование формата AHD. Соответственно, возникла необходимость в разработке приемопередатчиков по витой паре, адаптированных под новый формат.

В сегодняшнем обзоре мы расскажем об устройствах передачи видеосигнала по витой паре ALTP AHD торговой марки Vidatec® серии LiteTec. В обзоре участвуют две модели: ALTP AHD 700 Light  и ALTP AHD 1000 Light.

Внешний вид и принцип работы

Устройства предназначены для передачи сигнала цветного изображения с видеокамер формата AHD по кабелю витой пары на расстояние до 700 м (720р)/300 м (1080р) для модели ALTP AHD 700 Light или до 1000 м(720р)/300 м(1080р) — для ALTP AHD 1000 Light.

Оба устройства состоят из двух плат: приемника по витой паре и передатчика по витой паре. В передающей плате производится усиление и формирование выходного парафазного симметричного сигнала. Передача парафазного сигнала и применяемый способ обработки в приемнике по витой паре обеспечивают высокую степень подавления синфазных помех и наводок. Настройка производится только на стороне приемника. Кроме того, плавные регулировки всех параметров позволяют получить максимальное качество выходного изображения при различной длине кабельной трассы.

Соединительный кабель может быть проложен в непосредственной близости от силовых кабелей, в зоне индустриальных помех и это не сказывается на качестве воспроизведения.

Конструктивно приемопередатчик  по витой паре ALTP AHD 700Light выпускается без корпуса.

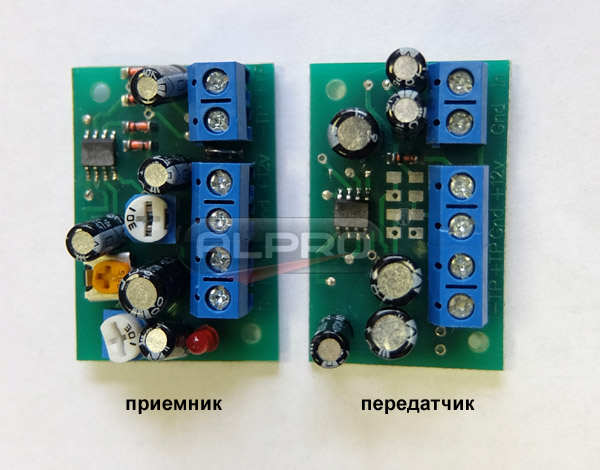

ФОТО 1 ALTP AHD 700Light

У приемопередатчика по витой паре ALTP AHD 1000Light приемная плата смонтирована в корпусе из пластика ABS, а передающая так же без корпуса. Передатчик по витой паре может быть размещен  в кожухе видеокамеры или в гермобоксе.

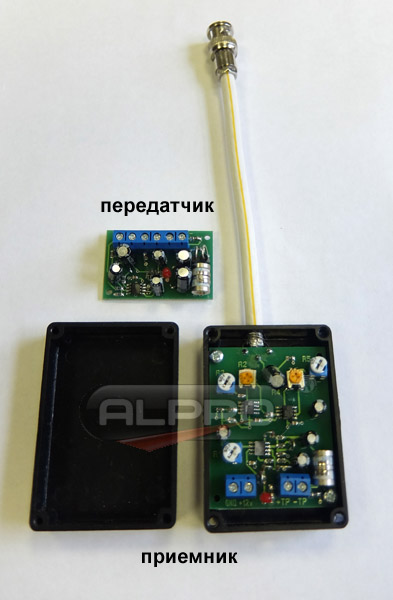

ФОТО 2 ALTP AHD 1000Light

Оба устройства имеют следующие общие характеристики:

  • плавные регулировки всех параметров коррекции, что позволяет получить максимальное качество выходного изображения,
  • полную настройку аппаратуры передачи на приемном конце по выходному изображению,
  • высокую степень подавления помех (до -60 Дб), обеспечиваемую схемотехническими методами,
  • защиту от сильных импульсных помех и перенапряжений.

Кроме того, в приемопередатчике по витой паре ALTP AHD 1000Light реализована функция многоступенчатой защиты от сильных импульсных помех и наводок, а так же двух этапная процедура коррекции частотных искажений.

Технические характеристики устройств передачи видеосигнала по витой паре приведены в таблице 1:



ALTP AHD 700Light

ALTP AHD 1000Light

Дальность передачи сигнала, м, до 720р/1080р

700/300

1000/300

Полоса эффективно предаваемых частотМГц

15/50

15/50

Размах входного видеосигнала, В

07....1,5

07....1,5

Размах выходного видеосигнала на нагрузке 70Ом, В, до

2,5

2,5

Напряжение питания, В

12

12

Потребляемая мощность Вт

Передающей платы

Приемной платы



0,5

0,4



0,5

0,5



Результаты тестирования

Оба приемопередатчика по витой паре Vidatec® серии LiteTec тестировались в техническом центре компании «АЛПРО» на предмет соответствия заявленным характеристикам дальности передачи видеосигнала.

Для испытаний монтировалась система, включающая:

  • AHD видеокамеры Vidatec® серии LiteTec 1,3 и 2 Мп;
  • передатчики по витой паре Vidatec® серии LiteTec;
  • кабельная трасса (кабель UTP 4x2 Cat 5E) от 100 до 1000 м;
  • приемники видеосигнала по витой паре Vidatec® серии LiteTec;
  • видеорегистратор;
  • монитор.

Сравнение изображения проводилось на тестовой таблице. Регулировки видеокамер были оставлены заводскими.

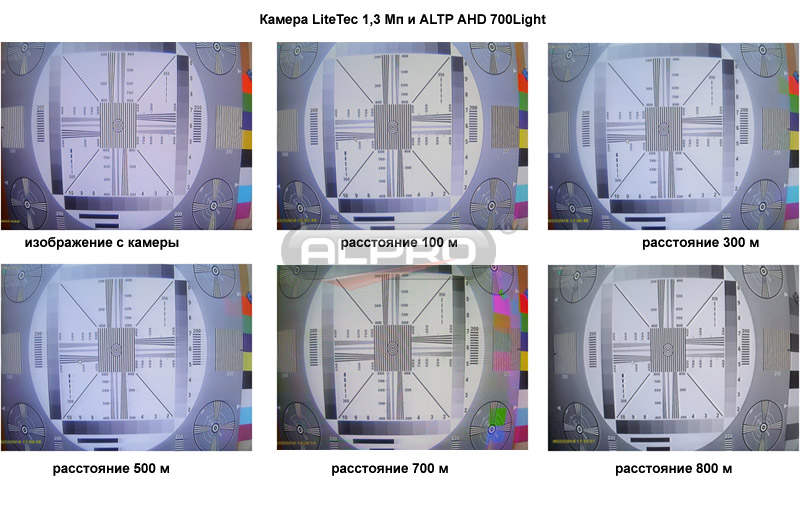

При тестировании AHD видеокамеры Vidatec® серии LiteTec с разрешением 1,3 Мп совместно с приемопередатчиком по витой паре ALTP AHD 100Light изменение качества картинки в зависимости от длины кабельной трассы имело следующую зависимость.

ФОТО 3 ALTP 700Light и камера 1,3 Мп.jpg

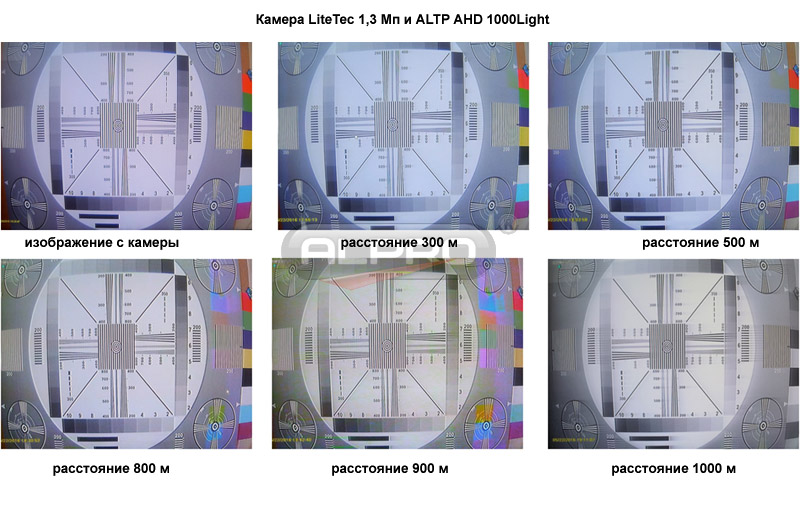

В случае устройства передачи видеосигнала по витой паре ALTP AHD 1000Light зависимость выглядела следующим образом.

ФОТО 4 ALTP 1000Light и камера 1,3 Мп

При тестировании AHD видеокамеры Vidatec® серии LiteTec с разрешением 2,0Мп наблюдалась несколько иная зависимость.

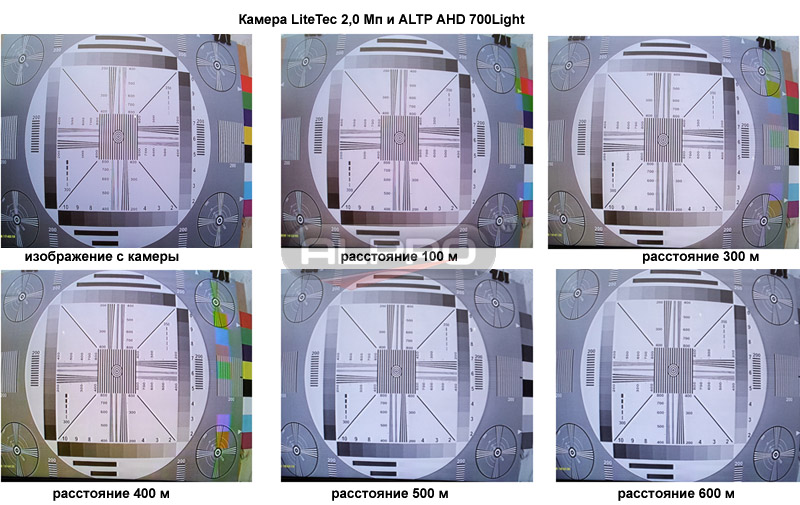

Приемопередатчик по витой паре ALTP AHD 700Light

ФОТО 5 ALTP 700Light и камера 2.0 Мп

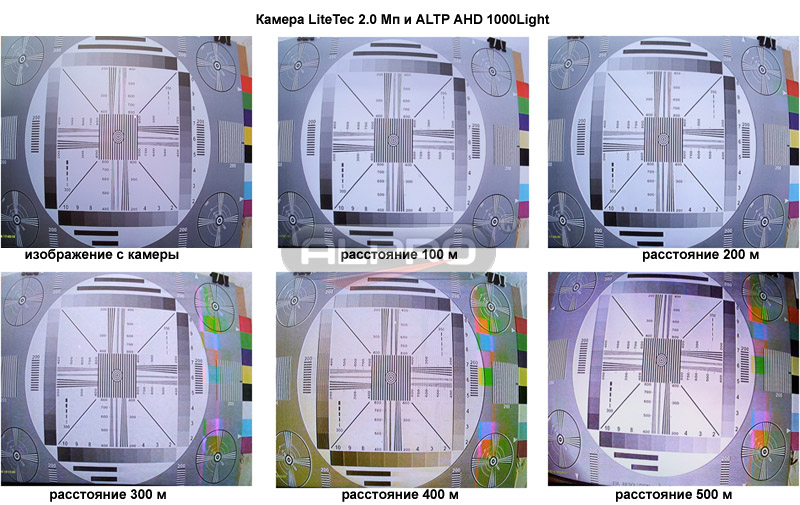

В случае передачи видеосигнала по витой паре с помощью  ALTP AHD 1000Light

ФОТО 6 ALTP 1000Light и камера 2.0 Мп

Таким образом, можно сделать следующие выводы. Обе модели устройств передачи видеосигнала по витой паре соответствуют заявленным характеристикам, как при разрешении AHD видеокамер 1, 3Мп, так и при разрешении 2,0 Мп.

Для AHD видеокамер с разрешением 1,3 Мп при использовании приемопередатчика по витой паре  ALTP AHD 700Light пропадание цветовой информации происходит при длине кабельной трассы 600-700 м. При дальности 700 м наблюдается 10% потеря разрешения.

В случае передачи видеосигнала по витой паре с использованием  ALTP AHD 1000Light пропадание цветовой информации происходит на расстоянии 900-1000 м. Потеря разрешения на расстоянии 1000 м составляет 10%.

Для AHD видеокамер с разрешением 2,0 Мп использование данных приемопередатчиков по витой паре целесообразно до 400-500 м. Это связано с существенно большей шириной спектра видеосигнала (около 50Мгц) и потерей горизонтального разрешения до 700-800 линий.

Заключение

Таким образом, обе модели устройств передачи видеосигнала по витой паре соответствуют заявленным качествам, хорошо показывают себя при передаче изображения на больших расстояниях, а кроме того, обеспечивают защиту от импульсных помех и наводок.

Компания «АЛПРО» рекомендует приемопередатчики видеосигнала Vidatec® серии LiteTec ALTP AHD 700Light и ALTP AHD 1000Light для использования в составе систем видеонаблюдения.
