СКУД «РЕВЕРС 8000», производства ООО «Системы контроля доступа» — сетевой кроссплатформенный программно-аппаратный комплекс, оптимально подходящий для решения задач управления доступом, охраны помещений, учета рабочего времени и создания единых интегрованных комплексов безопасности административных зданий, бизнес-центров, ВУЗов, промышленных предприятий и объектов транспортной инфрастуруктуры.
Основные особенности:
Криптозащищенный обмен данными в СКУД «РЕВЕРС 8000» позволяет использовать публичные компьютерные сети для подключения контроллеров СКУД;
Универсальность контроллеров «РЕВЕРС С2 32000» позволяет организовать одновременно контролируемый доступ на объект и охрану помещений объекта;
Гибкая масштабируемость СКУД «РЕВЕРС 8000» позволяет оснащение объектов любого типа и назначения;
ПО СКУД «РЕВЕРС 8000» кросплатформенное, возможно использование его на серверах и АРМ с OC Windows и OС Linux;
Системная БД CКУД «РЕВЕРС 8000» может работать под управлением, как SQL-сервера Firebird, так и PostgreSQL;
Наличие API для СКУД «РЕВЕРС 8000» для самостоятельного внедрения СКУД «РЕВЕРС 8000» в единый комплекс управления объектом

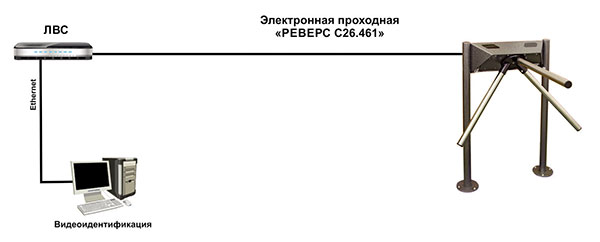

I. Электронная проходная
Данное решение СКУД «РЕВЕРС 8000» предназначено для организации проходных с функциями контролируемого доступа на объект и учета рабочего времени сотрудников с минимальными затратами на приобретение оборудования и его установку.
Важной особенностью является наличие в электронной проходной криптозащищенного протокола обмена с сервером, что позволяет ее подключение к публичным компьютерным сетям (сетям Ethernet) объекта. Электронные проходные СКУД «РЕВЕРС 8000» поставляются полностью готовыми к установке на объекте. Комплект поставки включает в себя:
Стойку турникета-трипода.
Преграждающие планки (опционально могут поставляться планки «Антипаника»).
Современный контроллер доступа, настроенный в заводских условиях для управления конкретным типом исполнительного механизма.
Два считывателя бесконтактных карт доступа, специально разработанных для устойчивой работы в условиях электромагнитных помех, и способных читать наиболее распространенные на сегодняшний день типы идентификаторов HID и EmMarin. Опционально (по запросу) электронные проходные комплектуются считывателя защищенных карт MIFARE.
II. Автотранспортная проходная
Предназначена для контролируемого доступа автотранспорта на территорию коттеджных поселков и парковок жилищных комплексов, офисов и предприятий, а так же крытых паркингов, гаражных кооперативов и строительных площадок.
Основные функции автотранспортной электронной проходной СКУД «РЕВЕРС 8000»:
комфортный проезд с применением радиоканальных брелоков (зона уверенного приема 10-15м);
управление шлагбаумами, приводами откатных и распашных ворот, светофорами и другими устройствами дорожной автоматики;
задание срока действия разрешения проезда по каждому конкретному радиоканальному брелоку, автоматический запрет доступа по окончанию разрешенного периода;
фотоидентификация (всплывающая фотография автотранспорта из системной БД) и видеоидентификация (фотография автотранспорта из системной БД + изображение с камеры, направленной на зону проезда);
возможность подключения сканеров штрих-кода для проезда автотранспорта по товарно-транспортным накладным;
возможность подключения считывателей со встроенной SIM-картой для проезда автотранспорта по занесенным в память контроллеров номерам сотовых телефонов.
Применение радиоканальных брелоков РБ2/ РБ2М и ERONE в СКУД «РЕВЕРС 8000». Дальность идентификации автомобиля составляет 7-10 м при применении брелоков РБ2/ РБ2М и 15-20 м при использовании брелоков ERONE. Для реализации раздельной регистрации въезда и выезда транспортного средства, при использование радиоканальных считывателей РЕ250К, обладающих круговой диаграммой направленности антенны следует использовать следующие методы:
1. Разделение въезда и выезда использованием жесткого зонального контроля
Этот способ разделения въезда и выезда основан на использовании жесткого зонального контроля местоположения идентификатора в СКУД. Не все современные системы контроля доступа это позволяют, но в СКУД «РЕВЕРС 8000» данная возможность присутствует. Радиоканальный считыватель РЕ250К подключается одновременно к каналам въезда и выезда контроллеров РЕВЕРС К2Р/ РЕВЕРС К2Р Ethernet/ РЕВЕРС С2 32000. Предъявленный идентификатор регистрируется в обеих каналах. Однако установка жесткого зонального контроля приведет к регистрации проезда транспортного средства только в одном направлении. Данный способ регистрации проезда через АТП наиболее прост и экономичен. Следует только учитывать, что каждое пересечение транспортным средством такой АТП наряду с системным сообщением о проходе (проезде) будет порождать в СКУД «РЕВЕРС 8000» дополнительное сообщение «запрет доступа (МЕСТОПОЛОЖЕНИЕ)».
2. Разделение въезда и выезда с помощью дополнительных датчиков положения ТС

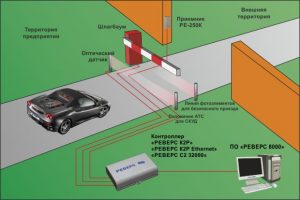

На рисунке 2 приведен вариант организации автотранспортной проходной с использованием оптического барьера (линия фотоэлементов) для для определения местоположения транспортного средства. В качестве считывателя идентификатора используется один приемник РЕ250К. При отсутствии ТС в зоне действия барьера все предъявленные радиобрелоки РБ2/РБ2М интерпретируются как требования въезда. При появлении ТС в створе барьера предъявление разрешенного радиобрелока воспринимается как требование на выезд. Шлагбаум управляется релейным выходом контроллеров «РЕВЕРС К2Р»/ «РЕВЕРС К2Р Ethernet»/ «РЕВЕРС С232000». Второй релейный выход этих контроллеров используется для управления светофорной секцией.
3. Разнесением считывателей въезда и выезда.
В данном случае используются 2-х кнопочные брелоки для организации въезда и выезда. Двухкнопочные брелоки ERONE возможно использовать для контроля въезда/выезда на автопроходных с одним шлагбаумом (вьезд и выезд) или с двумя шлагбаумами (вьезд через один/выезд через другой. В ПО «РЕВЕРС 8000. ПРОПУСКА» владельцу АТС записывается оба кода, получаемые с каждой кнопки брелка. Код с одной кнопки разрешается только на приемнике РЕ250К, которой объявляется точкой доступа «ВЬЕЗД», а код с другой кнопки разрешается только на приемнике РЕ250К, который объевляется точкой доступа «ВЫЕЗД». Оба приемника одновременно принимают код с каждой кнопки брелока, но разблокируется только то направление, которое разрешено по коду с конкретной кнопки ( по второму приемнику будет системное событие – «ЗАПРЕТ ДОСТУПА».

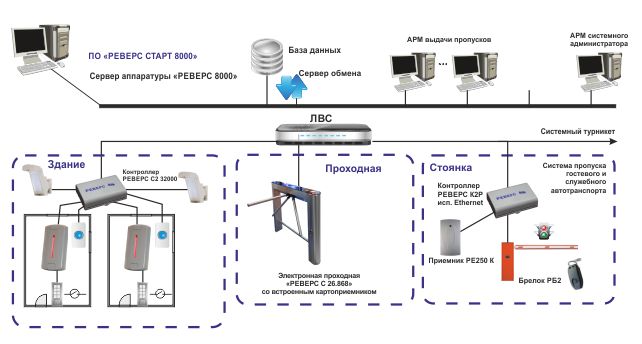

III. Административное здание (бизнес-центр)
Решение СКУД «РЕВЕРС 8000» для административных зданий и бизнес-центров позволяет обеспечить контроль доступа в помещения и на прилегающие к зданию территории.
Основные особенности:
универсальность контроллеров « РЕВЕРС С2 32000» позволяет организовать одновременно контролируемый доступ и охрану помещений БЦ и административных зданий;
гибкая масштабируемость СКУД «РЕВЕРС 8000» позволяет оборудование объектов любого типа и назначения;
криптозащищенный обмен данными в СКУД «РЕВЕРС 8000» позволяет использовать публичные компьютерные сети БЦ и административных зданий для подключения контроллеров;
неограниченное количество рабочих мест для АРМ службы охраны, бюро пропусков и прочих;
возможность автоматизация подачи заявок на пропуска для посетителей через сеть Internet;
автоматический сбор пропусков посетителей.
Контроллеры «РЕВЕРС С2-32000» одновременно осуществляют функции контроля доступа на объект и охраны объекта (подключение до 8-ми охранных шлейфов).
Управление снятием с охраны и постановкой на охрану может осуществляться как с помощью программного обеспечения «РЕВЕРС 8000» (вручную оператором или по расписаниям), так и с локального пульта – считывателя бесконтактных карт доступа с клавиатурой набора PIN-кода.
Программное обеспечение «РЕВЕРС 8000. Управление системой» позволяет обработку поступивших тревог.
На проходных устанавливаются электронные проходные «РЕВЕРС С26.461», подключаемые к компьютерной сети предприятия. Количество исполнительных устройств (ИУ) на проходных должно обеспечивать комфортный проход во время пиковой нагрузки в утреннее и вечернее время. Рядом с турникетами должна быть установлена распашная калитка с функцией «АНТИПАНИКА» и шириной створки не менее 1200 мм.
В СКУД «РЕВЕРС 8000» на каждой точке прохода предусмотрена возможность принудительной разблокировки исполнительного устройства (ИУ) кнопкой. Действия по ручному разблокированию ИУ регистрируются в системной БД.
В СКУД «РЕВЕРС 8000» имеется программа «Видеоидентификация», которая обеспечивает вывод информации о проходящем (в т. ч. фотографии) и окна on-line просмотра видеопотока от камеры, установленной на точке доступа (для систем видеонаблюдения «Trassir», «Macroscop», «Линия», «Revisor»). СКУД «РЕВЕРС 8000» поддерживает возможность включения режима «проход с досмотром». Для активации программы «Видеоидентификация» требуется лицензия (программный ключ), кроме решений для мобильных устройств на OC Android скачиваются на Google Play и Yandex.Store).
В СКУД «РЕВЕРС 8000» совместно с турникетами могут функционировать устройства сбора карт посетителей при выходе. Предъявление карт постоянных сотрудников и посетителей может осуществляться на единственном считывателе картоприемника.
Фотографии сотрудников в системную БД СКУД «РЕВЕРС 8000» <можно заносить через подключенные к ПК фото– или web-камеры. Имеются функции оформления карт доступа в виде пропусков и прямой печати на картах фотографий и личных данных термопринтерами. Также предоставляется возможность генерировать и печатать штрих-код.
Программа «ПРОПУСКА» СКУД «РЕВЕРС 8000» поддерживает автоматическое сканирование и занесение в базу ПО «РЕВЕРС 8000» личных сведений и фотографии сотрудника из его документов и работу со сканерами А5 Plustek OpticSlim550 или аналогичными. Возможно использование сервисов «Заявки в Бюро пропусков» предназначен для организации передачи заявок на допуск посетителей от арендаторов площадей или подразделений в Бюро пропусков БЦ или административного здания. Сервис разработан и предоставляется ООО «Клауд Коммьюнити» (г. Москва).
IV. Промышленное предприятие
Для организации контролируемого доступа сотрудников и автотранспорта на территории промышленных предприятий оптимально подходит программно-аппаратный комплекс СКУД «РЕВЕРС 8000» с централизованным сбором информации по всем точкам доступа, который обеспечит надёжную и устойчивую работу системы с применением кроссплатформенных решений, современных платформ и технологий. Отличительной особенностью оборудования СКУД «РЕВЕРС 8000» является наличие у контроллеров «РЕВЕРС С2-32000» и «РЕВЕРС К2 Ethernet» криптозащищенного протокола для работы в публичных компьютерных сетях объекта. Контроллеры «РЕВЕРС С2-32000» одновременно осуществляют функции контроля доступа на объект и охраны объекта (подключение до 8-ми охранных шлейфов). Управление снятием с охраны и постановкой на охрану может осуществляться как с помощью программного обеспечения СКУД «РЕВЕРС 8000» (вручную оператором или по расписаниям), так и с локального пульта – считывателя бесконтактных карт доступа с клавиатурой набора PIN-кода. Программное обеспечение «РЕВЕРС 8000. Управление системой» позволяет обработку поступивших тревог.
В рамках единой системы предполагается использование различных идентификаторов:
бесконтактные карты доступа для сотрудников предприятия и посетителей.
бесконтактные метки с дальним радиусом считывания и бумажные пропуска с штрих-кодом для а/транспорта въезжающего на территорию предприятия.
биометрические признаки (отпечатки пальцев) для прохода в отдельные особо защищенные помещения.
На проходных устанавливаются электронные проходные «РЕВЕРС С26.461», подключаемые к компьютерной сети предприятия. Количество исполнительных устройств (ИУ) на проходных должно обеспечивать комфортный проход во время пиковой нагрузки в утреннее и вечернее время. Рядом с турникетами должна быть установлена распашная калитка с функцией «АНТИПАНИКА» и шириной створки не менее 1200 мм.
В СКУД «РЕВЕРС 8000» на каждой точке прохода предусмотрена возможность принудительной разблокировки исполнительного устройства (ИУ) кнопкой. Действия по ручному разблокированию ИУ регистрируются в системной БД.
В СКУД «РЕВЕРС 8000» имеется программа «Видеоидентификация», которая обеспечивает вывод информации о проходящем (в т. ч. фотографии) и окна on-line просмотра видеопотока от камеры, установленной на точке доступа (для систем видеонаблюдения «Trassir», «Macroscop», «Линия», «Revisor»). СКУД «РЕВЕРС 8000» поддерживает возможность включения режима «проход с досмотром». Для активации программы «Видеоидентификация» требуется лицензия (программный ключ), кроме решений для мобильных устройств на OC Android (скачиваются на Google Play и Yandex.Store).
В СКУД «РЕВЕРС 8000» совместно с турникетами могут функционировать устройства сбора карт посетителей при выходе. Предъявление карт постоянных сотрудников и посетителей может осуществляться на единственном считывателе картоприемника.
СКУД «РЕВЕРС 8000» поддерживает подключение алкотестеров на проходных. В случае определения алкотестером состояния алкогольного опьянения доступ запрещается и в системную БД заносится соответствующая запись для последующего составления отчетов и принятия дисциплинарных мер воздействия.
Доступ во внутренние зоны промышленного предприятия (цеха, заводоуправление и пр.) по разрешенным пропускам в СКУД «РЕВЕРС 8000» запрещается, если не была произведена регистрация этих пропусков на внешнем периметре (проходные для персонала и автопроходные). Из данного правила могут исключаться генеральный директор, начальник службы безопасности и лица, утвержденные их приказами.
Для контроля проезда автотранспорта на территорию предприятия в СКУД «РЕВЕРС 8000» предоставляется возможность подключения различных типов шлагбаумов, приводов ворот и иных устройств. Для заезда автотранспорта сторонних организаций возможно применение сканеров штрих-кодов и приемников радиоканальных брелоков автотранспорта предприятия.
Фотографии сотрудников в системную БД СКУД «РЕВЕРС 8000» можно заносить через подключенные к ПК фото – или web-камеры. Имеются функции оформления карт доступа в виде пропусков и прямой печати на картах фотографий и личных данных термопринтерами. Также предоставляется возможность генерировать и печатать штрих-код.
Программа «ПРОПУСКА» СКУД «РЕВЕРС 8000» поддерживает автоматическое сканирование и занесение в базу ПО СКУД «РЕВЕРС 8000» личных сведений и фотографии сотрудника из его документов и работу со сканерами А5 Plustek OpticSlim550 или аналогичными.
Программное обеспечение «ОТЧЕТЫ» СКУД «РЕВЕРС 8000» предоставляет возможность гибкого составления отчетов об опозданиях и отработанном времени, а также их выгрузку в формате *.xls (MS Excel).
Возможна передача данных в систему «1С. Предприятие» для табельного учета по формам Т13.
