Пассивные ИК извещатели OPTEX –выборочное маскирование зон детекции

12.05.2021

Применяемая в уличных пассивных инфракрасных извещателях OPTEX мультифокусная оптическая система формирует в охраняемом пространстве множество независимых зон детекции, данные от которых обрабатываются синхронно. Используя определенные алгоритмы обработки поступающих от каждой зоны сигналов, извещатели принимают решение о присутствии нарушителя. Такая система позволяет более точно отсеивать различные фоновые помехи и фиксировать только реальную тревогу.

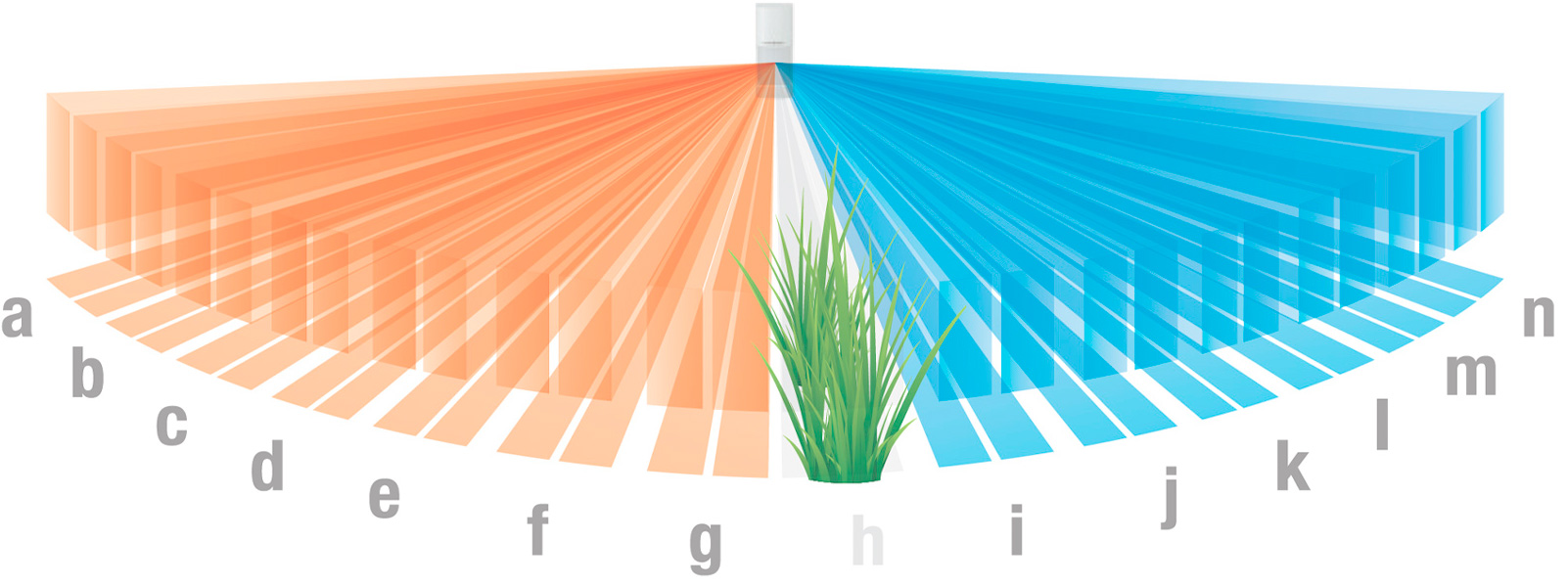

Но иногда установщикам охранных систем приходится сталкиваться с ситуациями, когда в зоне действия извещателей расположены стационарные объекты, которые могут нарушить стабильную работу и приводить к возникновению ложных срабатываний. В таких случаях можно отключить некоторые зоны, чтобы сигналы от них не учитывались.

Что является источником ложных тревог?

Раскачивающиеся при порывах ветра ветви деревьев или кустарника приводят к возникновению температурного контраста с фоном и, как следствие, к ложным срабатываниям. Металлические или стеклянные поверхности, отражающие солнечный свет и тепло, также могут стать источником ложных тревог для ПИК-извещателей.

Установка комбинированных (ПИК+СВЧ) извещателей позволяет снизить риск ложных срабатываний, но даже в таких случаях источники помех лучше замаскировать.

Как замаскировать часть рабочей зоны?

Маскируемые зоны могут располагаться внутри рабочей области обнаружения где угодно: слева, справа или посередине. Чтобы замаскировать зону (т.е. перекрыть поступающее от нее ИК-излучение), используются специальные пластины-наклейки, которые крепятся с внутренней стороны на линзу извещателя. Рассмотрим, как формируется зона обнаружения в различных сериях ИК извещателей OPTEX.

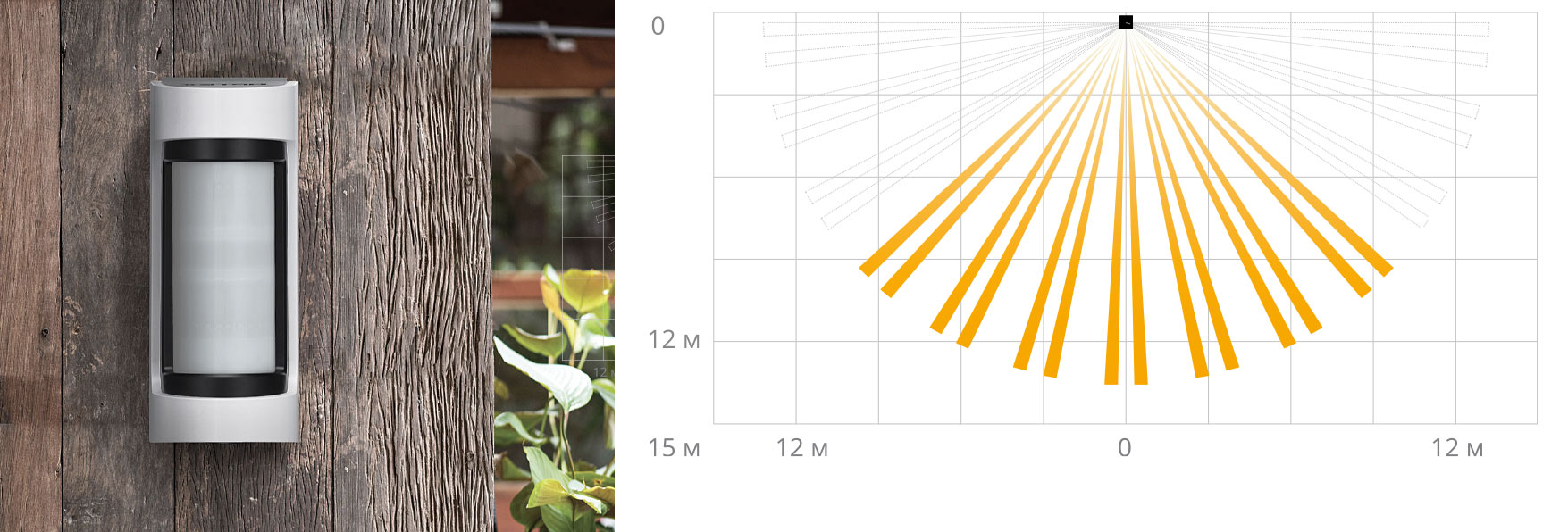

Широкоугольные извещатели серий VXI и VXS

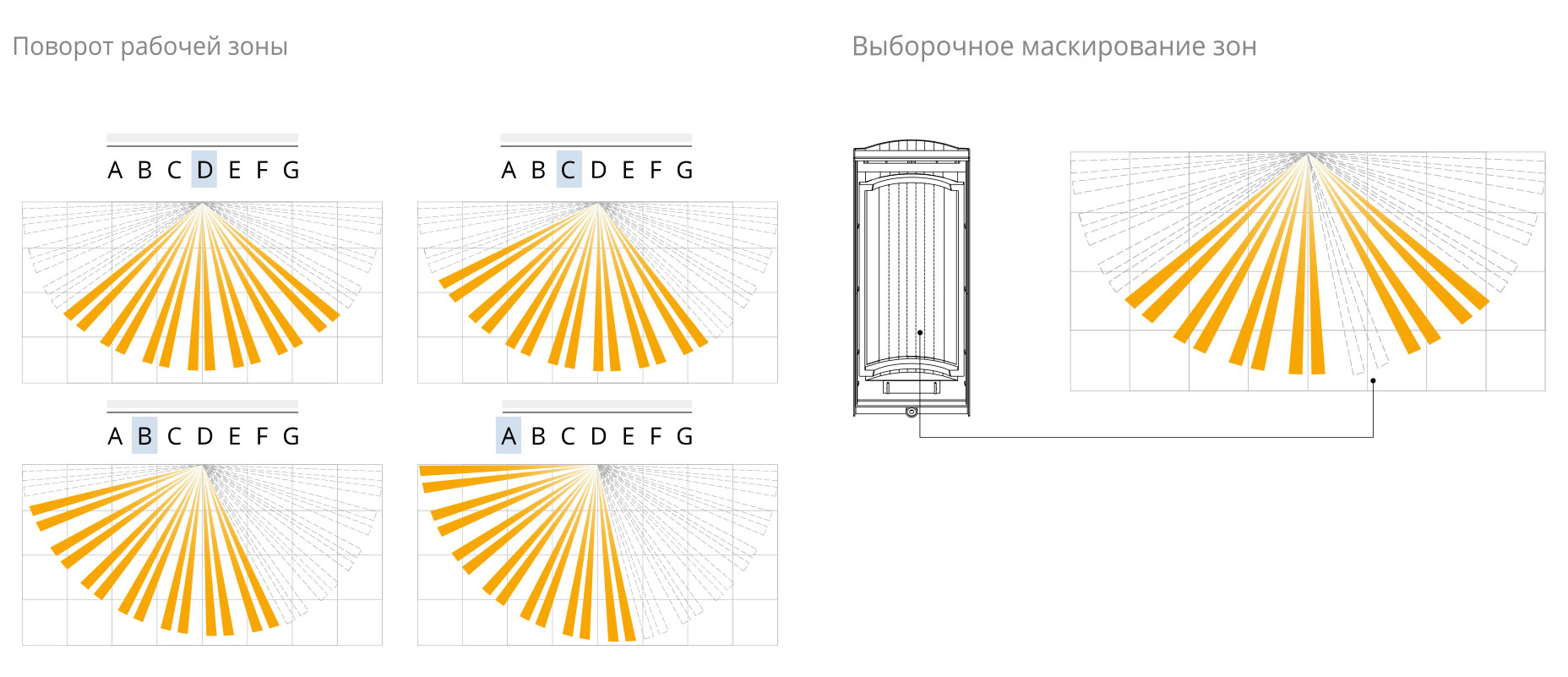

Извещатели VXI и VXS имеют рабочую зону с углом обзора 90°. Специальная конструкция корпуса обеспечивает возможность поворота области обнаружения на ±45° относительно центрального положения для установки необходимого направления обзора, что в некоторых ситуациях может помочь обойти проблемные участки. А непосредственно для маскирования отдельных зон в комплекте с извещателями поставляются специальные наклейки, которые крепятся на отмеченные участки на внутренней стороне линзы и блокируют сигналы от соответствующих зон. Такая система позволяет создать рабочую область обнаружения любой формы.

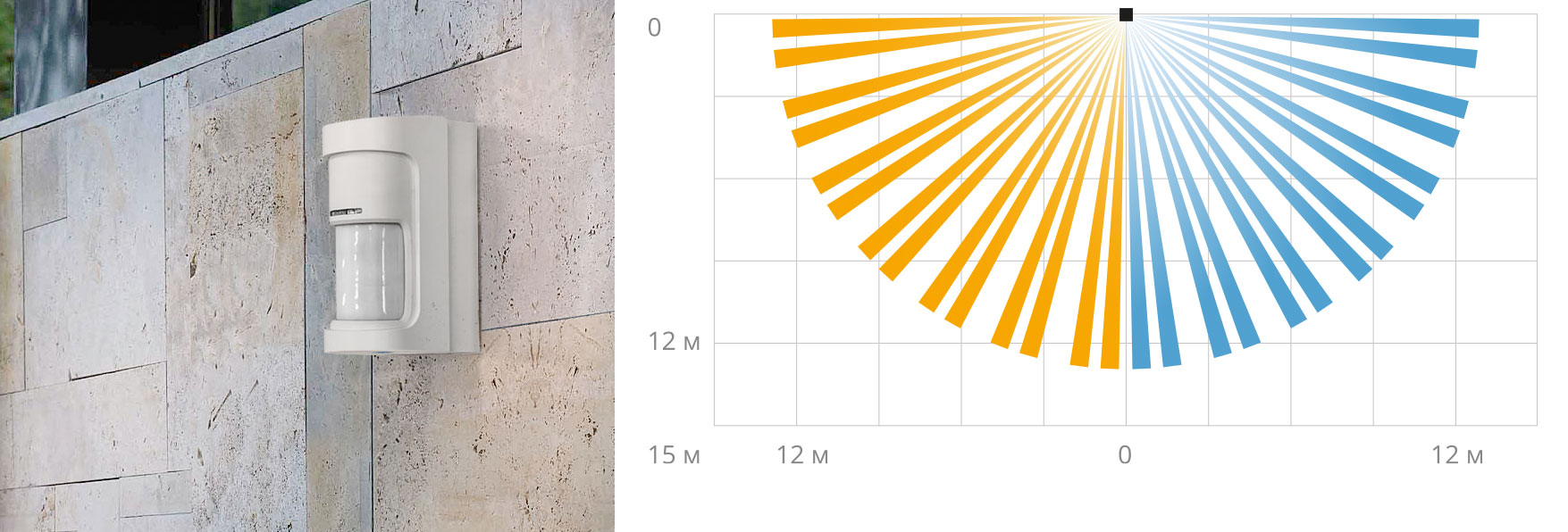

Панорамные извещатели серий WXI и WXS

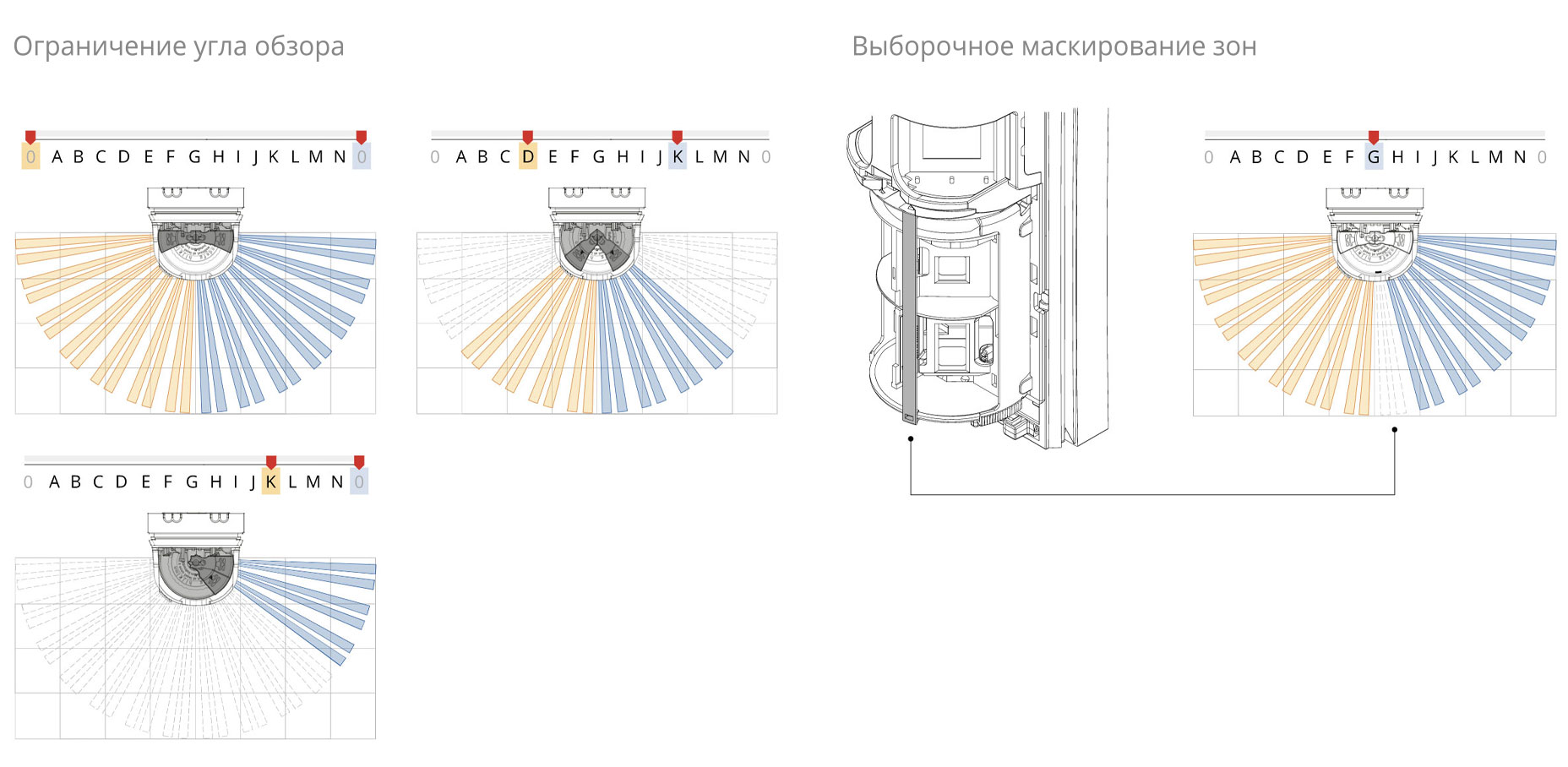

Извещатели этих серий имеют широкую рабочую зону с охватом 180°, которая при необходимости может быть изменена двумя способами. Во-первых, внутри корпуса имеются специальные заслонки, которые позволяют уменьшить угол обзора, перекрывая рабочую область по бокам. Если зоны, которые надо закрыть, расположены где-то внутри, то их можно отключить при помощи специальных пластин MKP-01. Эти пластины включены в комплект поставки извещателей серии WXS, а вот для WXI их придется покупать отдельно.

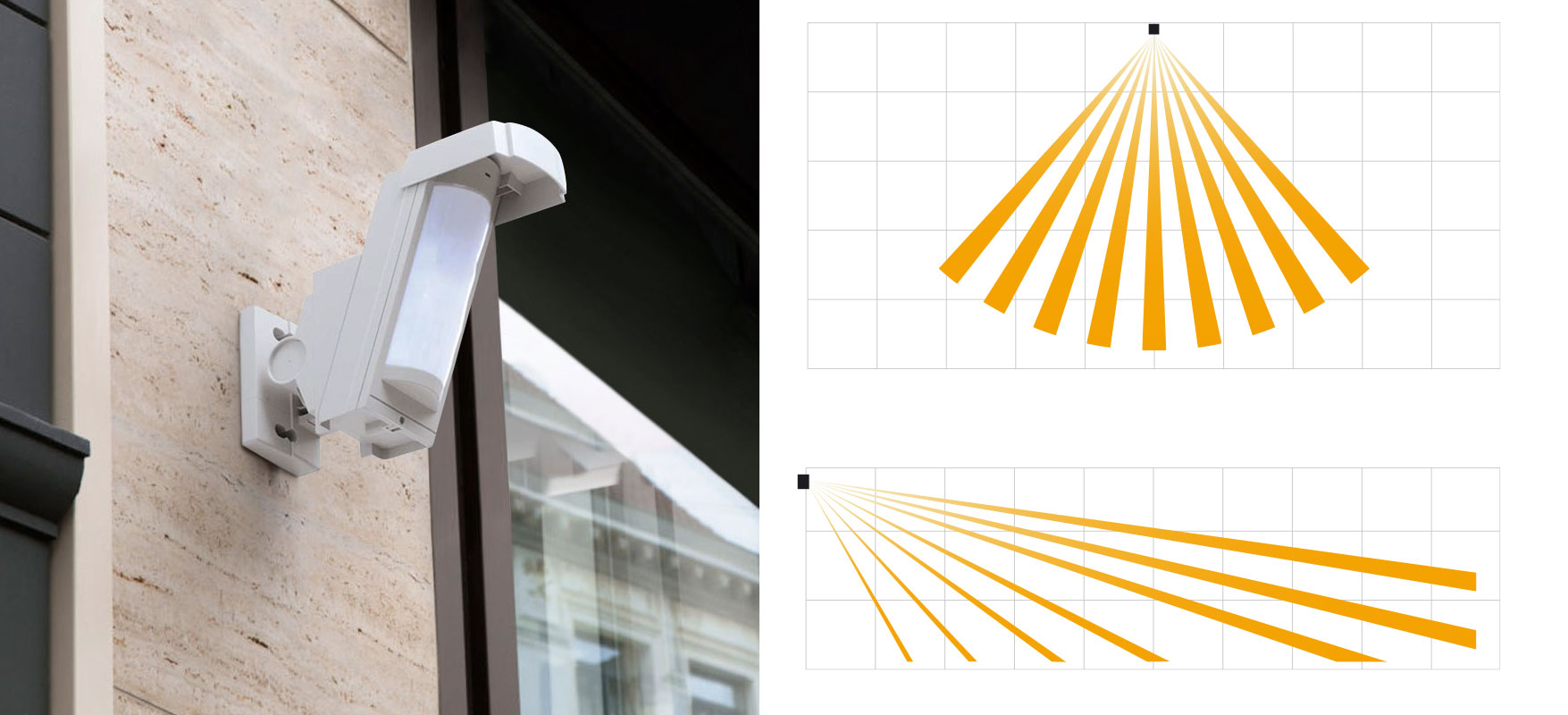

Извещатели высокой установки серий HX и QXI

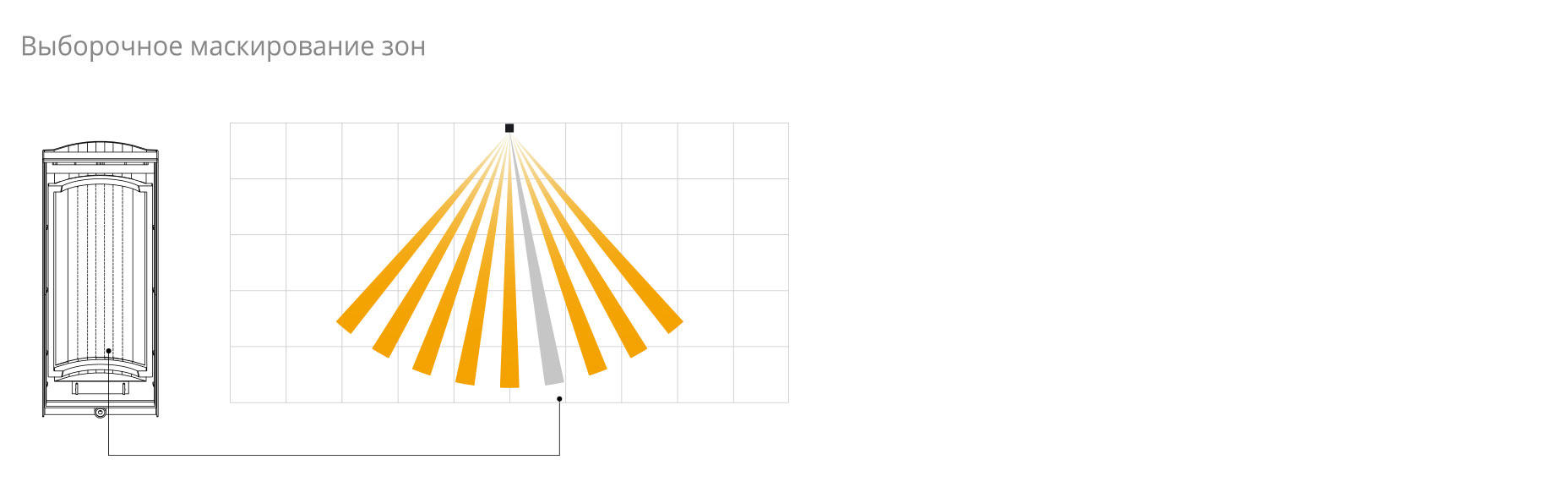

Широкоугольные извещатели серий QXI и HX формируют многоуровневую рабочую зону, которая может быть настроена в соответствии с особенностями объекта. В комплекте поставляются маскирующие пластины, которые устанавливаются в соответствующие позиции на линзе. Для широкоугольных моделей серии HX маскирующие пластины позволяют отключать не только отдельные горизонтальные зоны, но также и часть зон в вертикальной плоскости, чтобы ограничить их дальность.

В случае узкоугольных моделей серии HX — HX-80N, HX-80NAM и HX-80NRAM — для настройки рабочей зоны используются специальные заслонки внутри извещателей, которые позволяют отключать часть ближних или, наоборот, дальних зон.

Обратите внимание

Маскирующие пластины сделаны из специального материала и их форма тщательно просчитана. Нельзя использовать в качестве маскирующих пластин посторонние предметы и тем более закрашивать отдельные сектора на линзе. Гарантия на подобные случаи не распространяется. При установке маскирующих пластин следует действовать очень аккуратно, чтобы не повредить линзу. И, конечно же, при проектировании охранной системы следует учитывать появление «слепых зон» в результате маскирования и располагать извещатели таким образом, чтобы вся территория объекта была под контролем.
