Код товара: 45895
Торговая марка:
РУБЕЖ ТД
Категория: Извещатели пожарные
Вы можете купить «УДП 513-10 "Пуск дымоудаления" (оранжевый)», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52
Розничная цена: 444 |
Оптовая цена**: Звоните |
УДП выпускается в двух исполнениях: УДП 513-10 и УДП 513-10 исп.1.
УДП 513-10 — питание и передача сигнала «Пуск» осуществляются по двухпроводному шлейфу сигнализации (ШС) и сопровождается включением оптического индикатора при срабатывании УДП. УДП 513-10 предназначен для работы с любыми приемно-контрольными приборами, обеспечивающими напряжение питания в шлейфе сигнализации в диапазоне от 9 до 30 В и воспринимающими сигнал сработки УДП в виде скачкообразного уменьшения внутреннего сопротивления извещателя в прямой полярности до величины не более 500 Ом.
УДП 513-10 исп.1 - питание осуществляется от приемно-контрольного прибора или источника питания через Rогр, при включении по четырехпроводной схеме. УДП 513-10 исп.1 предназначен для работы с любыми ППКПУ, воспринимающими сигнал сработки УДП в виде включения (или выключения) в шлейф сигнализации дополнительного резистора по средствам встроенного реле «Сухой контакт». Допустимый ток, коммутируемый «сухими контактами» УДП 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более 1 А.
Устройство дистанционного пуска осуществляет формирование сигнала на включение различных инженерных систем при нажатии на кнопку. Снятие сигнала осуществляется возвратом кнопки в исходное положение с использованием штыря диаметром не более 3 мм. Устройство дистанционного пуска состоит из основания и корпуса. На основании установлена плата с радиоэлементами и клеммником для подключения проводов ШС.
УДП обладает следующими потребительскими свойствами:

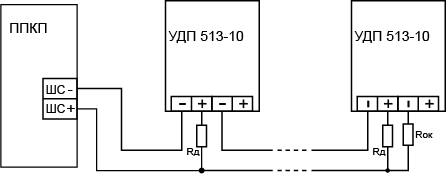

Схема подключения двухпроводная УДП 513-10 и УДП 513-10 исп.01:
Четырехпроводная схема подключения УДП 513-10 исп.1 с НЗ-контактами и индикацией (номинал Rш устанавливается по паспорту ПКП):
Схема подключения УДП 513-10 исп.1 с использованием НР-контактов и индикацией:
Технические характеристики | |
---|---|
Питание | 9-30 В |
Ток потребления в дежурном режиме, при 20 В, не более | 50 мкА |
Допустимый ток, коммутируемый «сухими контактами» УДП 513-10 исп.1 при напряжении до 30 В постоянного тока и до 125 В переменного тока, не более | 1 А |
Габаритные размеры УДП, не более | 88×85×46 мм |
Масса УДП, не более | 150 г |
Степень защиты оболочки УДП, по ГОСТ 14254-96 | IP 31 |
