АМП - 4 адресная метка

Код товара: 33712
Торговая марка: РУБЕЖ ТД
Категория: Расширители

Вы можете купить «АМП - 4 адресная метка», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52


Розничная цена:
2 756
Оптовая цена**:
Звоните
* Доступна всем зарегистрированным покупателям
** Информацию по оптовым ценам можно уточнить у наших менеджеров


Адресная пожарная метка является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора.

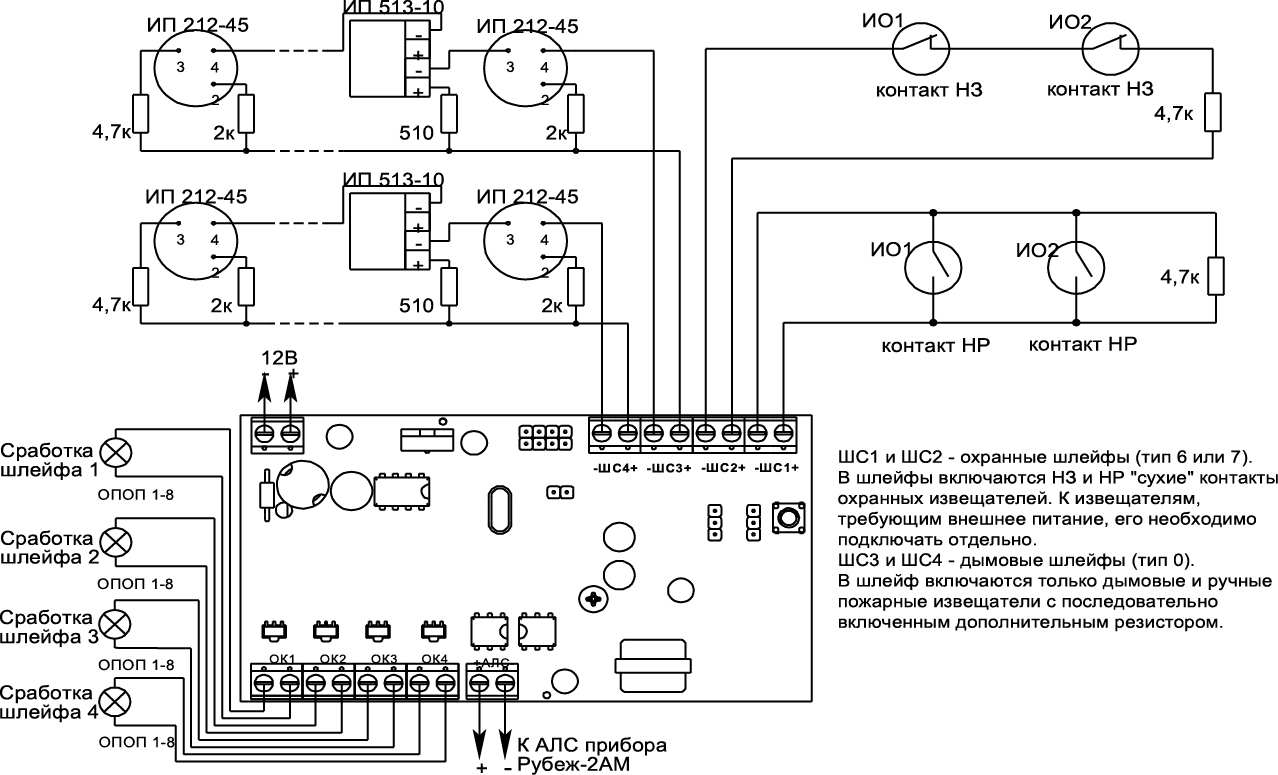

Адресная метка имеет четыре шлейфа для подключения неадресных пожарных извещателей или охранных извещателей и четыре выхода транзисторных ключей типа "открытый коллектор".

Параметр

Описание

Тип ШС

0 – (тип 0) шлейф дымовых датчиков с определением двойной сработки.

1 – (тип 1) комбинированный шлейф дымовых и тепловых датчиков: без определения двойной сработки тепловых датчиков и с определением двойной сработки дымовых.

2 – (тип 2) шлейф тепловых датчиков с определением двойной сработки.

3 – (тип 3) комбинированный шлейф дымовых и тепловых датчиков без определения двойной сработки и без контроля короткого замыкания ШС.

6 – (тип 6) шлейф охранный с реакцией на нарушение более 300 мс.

7 – (тип 7) шлейф охранный с реакцией на нарушение более 70 мс.

Режим работы транз. ключа

0 – не включать; 1 – переключается; 2  включен постоянно


Метка адресная пожарная АМП-4 обеспечивает:

  • подключение неадресных охранных, тепловых, дымовых и ручных пожарных извещателей;
  • подключение информационных световых табло ОПОП 1-8 и звуковых оповещателей ОПОП 2-35;
  • управление внешними устройствами с помощью четырех транзисторных ключей типа открытый коллектор. Включение транзисторных ключей производится по сигналу «Пожар» в соответствующем шлейфе контроля извещателей;
  • различные режимы работы транзисторных ключей;
  • контроль исправности шлейфов сигнализации на обрыв и короткое замыкание;
  • светодиодную индикацию режимов работы АМП-4 и наличия связи с центральным прибором;
  • контроль работоспособности прибора, передачу информации о происходящих событиях по АЛС на приемно-контрольный прибор;

Питание модуля осуществляется от внешнего источника питания 12 В.

Адресные линии связи гальванически развязаны по постоянному току от источника питания.

Каждый шлейф с неадресными извещателями определяется в системе как отдельное устройство и имеет свой адрес.

Адресная метка АМП-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Параметры ШС в различных состояниях приведены в таблице:

Тип шлейфа

Диапазон сопротивления ШС в состоянии:

норма

внимание

пожар

обрыв

короткое

замыкание

тип 0

дымовой

2,2...6,6 кОм

(суммарный ток

потребления дымовых извещателей 0...3 мА)

1,23...2,2 кОм

0,15...1,23 кОм

более 6,6 кОм

менее 150 Ом

тип 1

комбинированный

2,2...6,2 кОм

(суммарный ток

потребления дымовых извещателей 0...1,2 мА)

1,23...2,2 кОм

0,15...1,23 кОм

или

6,2...13,5 кОм

более 13,5 кОм

менее 150 Ом

тип 2

тепловой

1,8...6,6 кОм

6,6...11,75 кОм

11,75...25 кОм

более 25 кОм

менее 1,8 кОм

тип 3

комбинированный без контр. КЗ

2,2...6,2 кОм

(суммарный ток

потребления дымовых извещателей 0...1,2 мА)

6,2...13,5 кОм

или

Rшс < 2,2 кОм

6,2...13,5 кОм

или

Rшс < 2,2 кОм

более 13,5 кОм

Не контролируется

Переход в состояние «Пожар»

только при подтверждении

после защитного сброса

тип 6 и 7

2,2...5,4 кОм

Тревога (сработка)

0,15...2,2 кОм или 5,4...16 кОм

более 16 кОм*

менее 150 Ом*

* контроль шлейфа на обрыв и КЗ производится только у шлейфа, снятого с охраны.

Обрыв и КЗ шлейфа, находящегося под охраной, распознается как «тревога» (сработка).


Технические характеристики
Напряжение питания 10,5 - 15 В
Потребляемая мощность в дежурном режиме, не более 1,5 Вт
Напряжение в шлейфе сигнализации 24 ±10%
Габаритные размеры адресной метки, не более 125х78х37 м
Масса адресной метки, не более 200 г
Средний срок службы не менее 10 лет

Основные характеристики

Вид оборудования Адресная система


Паспорт для Рубеж АМП - 4

Паспорт для Рубеж АМП - 4  (~1,5 MB)


Каталог продукции РУБЕЖ

Каталог продукции РУБЕЖ  (~12 MB)
