РМ-1 релейный модуль

Код товара: 11538
Торговая марка: РУБЕЖ ТД
Категория: Расширители

Вы можете купить «РМ-1 релейный модуль», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52


Розничная цена:
925
Оптовая цена**:
Звоните
* Доступна всем зарегистрированным покупателям
** Информацию по оптовым ценам можно уточнить у наших менеджеров



Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Модуль представляет собой дистанционно управляемый переключатель.

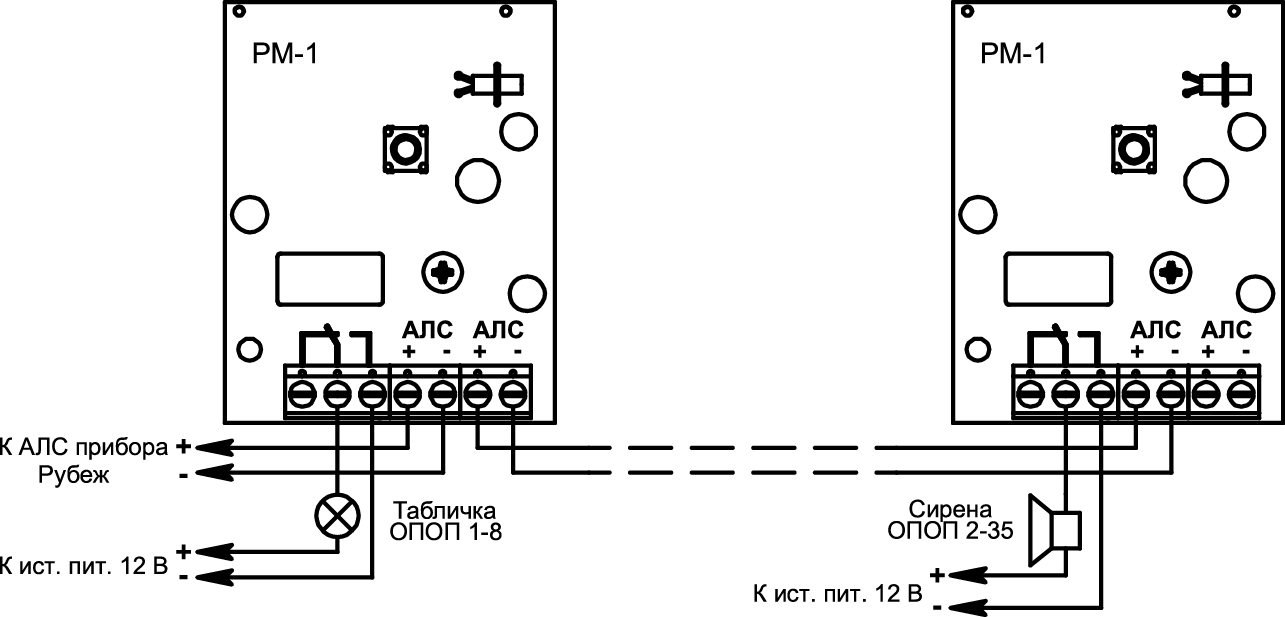

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

  • информационных световых табло (ОПОП 1-8 либо аналогичных);
  • оповещателей звуковых (ОПОП 2-35 либо аналогичных);
  • оповещателей светозвуковых (ОПОП124-7 либо аналогичных).

Подключение различных устройств АСУТП, управление которыми возможно на релейном уровне. Настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора. Настройка удержания релейного выхода во включенном состоянии.

6 различных конфигураций логических состояний выхода

Светодиодная индикация наличия связи с приемно-контрольным прибором.

КОНФИГУРАЦИЯ РЕЛЕЙНОГО МОДУЛЯ

№ конфигурации

Логическое состояние выхода

Режим СТОП

Режим ПУСК

1

ВЫКЛ.

ВКЛ.

2

ВЫКЛ.

МЕАНДР

с частотой 0,5 Гц

3

ВКЛ.

ВЫКЛ.

4

ВКЛ.

МЕАНДР

с частотой 0,5 Гц

5

МЕАНДР

с частотой 0,5 Гц

ВЫКЛ.

6

МЕАНДР

с частотой 0,5 Гц

ВКЛ.

*состояние выходов реле показаны относительно нормально-разомкнутых контактов – см. обозначение на плате.

Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Релейный модуль РМ-1 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

Включение реле возможно по следующим событиям в системе (зоне): пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ).
Адресный релейный модуль РМ-1 понимает логику работы логических функций "и" и «или». Возможно запрограммировать логику работы модуля таким образом, чтобы, например, реле включалось только после перехода одной зоны во «внимание» и другой зоны в «пожар» (функция «И»), либо, например, включалось после перехода одной зоны в «пожар» ИЛИ другой зоны во «внимание» (функция «ИЛИ»).


Технические характеристики
Питание от АЛС
Количество релейных выходов1
Релейный модуль коммутирует ток:
-постоянного напряжения 30 В
-переменного напряжения 250 В

до 2 А
до 0,25 А
Задержка на включениеот 0 до 255 с
Удержание от 1 до 255 с
0 – бесконечное удержание
Габаритные размеры модуля, не более 125х78х37 мм
Масса, не более100 г
Рабочий диапазон температур от минус 25 до плюс 60°С
Средний срок службы, не менее 10 лет

Основные характеристики

Вид оборудования Адресная система


Паспорт для Рубеж РМ-1

Паспорт для Рубеж РМ-1  (~1,5 MB)


Каталог продукции РУБЕЖ

Каталог продукции РУБЕЖ  (~12 MB)
