РМ-2 релейный модуль

Код товара: 15973
Торговая марка: РУБЕЖ ТД
Категория: Расширители

Вы можете купить «РМ-2 релейный модуль», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52


Розничная цена:
1 625
Мелкооптовая цена*:
1 500
Оптовая цена**:
Звоните
* Доступна всем зарегистрированным покупателям
** Информацию по оптовым ценам можно уточнить у наших менеджеров



Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем с приемно контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Модуль представляет собой дистанционно управляемый переключатель.

В состав релейного модуля входят два реле К1 и К2 для подключения исполнительных устройств. В системе РМ-2 представляет собой 2 отдельных логических устройства. Адрес первому реле присваивается вручную (с приемно-контрольного прибора), а второму реле адрес присваивается в порядке возрастания автоматически, начиная с заданного адреса.

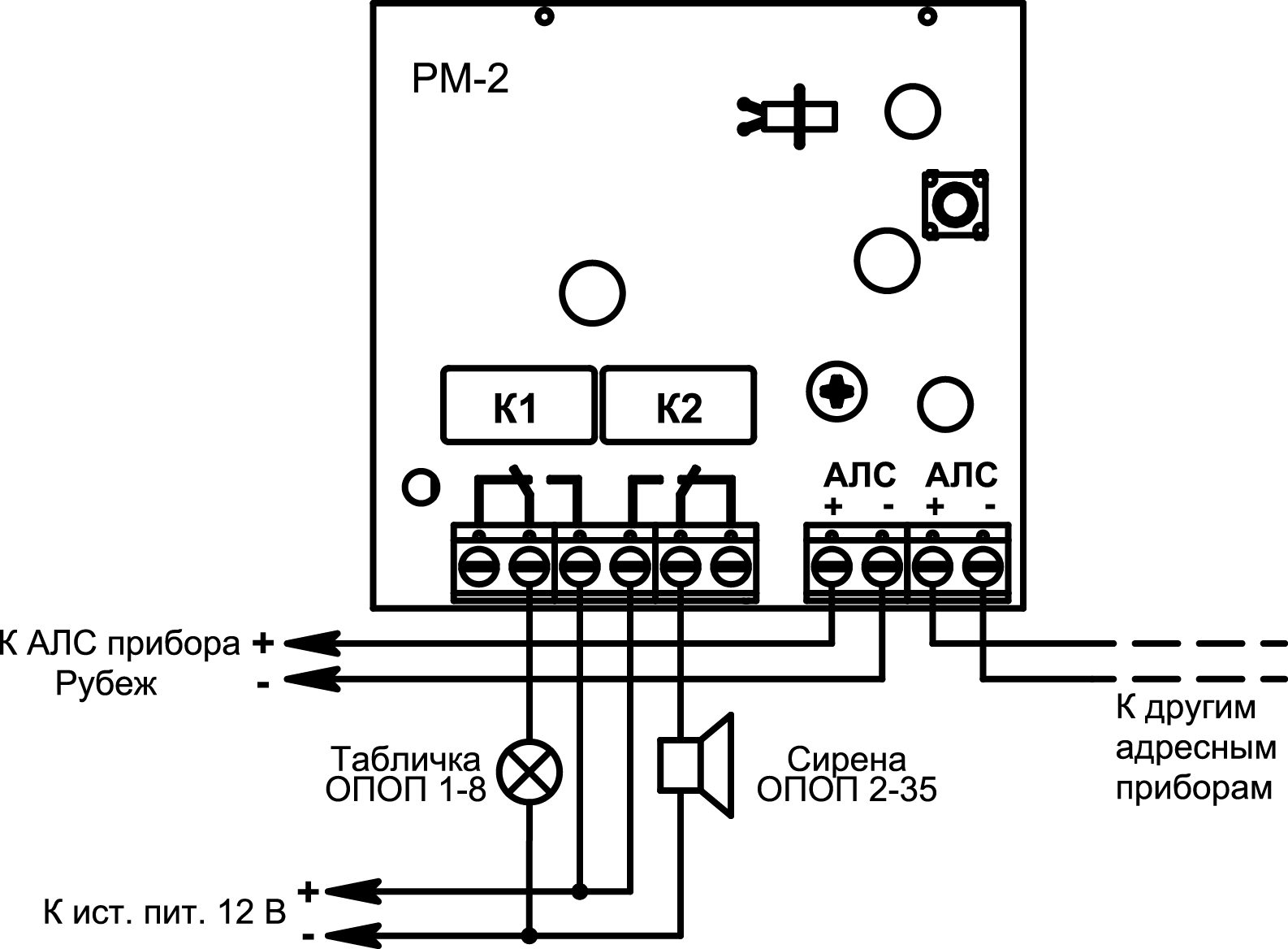

Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:

  • информационных световых табло (ОПОП 1-8 либо аналогичных);
  • оповещателей звуковых (ОПОП 2-35 либо аналогичных).

Подключение различных устройств АСУТП, управление которыми возможно на релейном уровне. Настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора. Настройка удержания релейного во включенном состоянии.

Светодиодная индикация наличия связи с приемно-контрольным прибором. 6 различных конфигураций логических состояний выхода. Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.

Релейный модуль РМ-2 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

КОНФИГУРАЦИЯ РЕЛЕЙНОГО МОДУЛЯ

№ конфигурации

Логическое состояние выхода

Режим СТОП

Режим ПУСК

1

ВЫКЛ.

ВКЛ.

2

ВЫКЛ.

МЕАНДР

с частотой 0,5 Гц

3

ВКЛ.

ВЫКЛ.

4

ВКЛ.

МЕАНДР

с частотой 0,5 Гц

5

МЕАНДР

с частотой 0,5 Гц

ВЫКЛ.

6

МЕАНДР

с частотой 0,5 Гц

ВКЛ.


Технические характеристики
Питаниеот АЛС
Количество релейных выходов2
Релейный модуль коммутирует ток:
-постоянного напряжения 30 В
-переменного напряжения 250 В

до 2 А
до 0,25 А
Программируемые параметры релейных выходов:
-Задержка на включение
-Удержание


от 0 до 255 с
от 1 до 255 с
0 – бесконечное удержание
Габаритные размеры модуля, не более125х78х37 мм
Масса, не более100 г
Рабочий диапазон температурот минус 25 до плюс 60°С
Средний срок службы, не менее10 лет

Основные характеристики

Вид оборудования Адресная система


Паспорт для Рубеж РМ-2

Паспорт для Рубеж РМ-2


Каталог продукции РУБЕЖ

Каталог продукции РУБЕЖ

Установка и монтаж: +7 (812) 702-17-57 Узнайте как сделать заказ

Технические характеристики и внешний вид оборудования, представленного в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста.
