Посты управления взрывозащищенные кнопочные типа ПВК с индикацией

Посты управления взрывозащищенные кнопочные типа ПВК с индикацией предназначены для дистанционного управления электроприводами машин и механизмов в стационарных установках и на подвижных средствах наземного, морского транспорта, где они приводятся в действие вручную оператором, а также для сигнализации, связанной с названными электроприводами, либо другими электротехническими устройствами. Посты с маркировкой взрывозащиты 1ExdeIICT6 Gb , 2ExedIICТ6 предназначены для эксплуатации во взрывоопасных зонах производств, средств транспорта и хранения продуктов химической, нефтеперерабатывающей, газовой и других отраслей промышленности.

Оболочка постов ПВК с индикацией изготовлена из премикса и состоит из корпуса и крышки. Внутри оболочки на крышку установлены один или два (соответственно для одно- или двухкнопочных постов) контактных блока, обеспечивающих коммутацию электрических цепей.

Привод кнопки «Стоп» - грибовидный с самофиксацией (либо без самофиксации по спецзаказу), привод «Пуск» - цилиндрический без самофиксации. Основным исполнительным органом постов являются блоки контактные. Блоки имеют один нормально разомкнутый (1НР) и один нормально замкнутый (1НЗ) контакты. Контактные зажимы блоков допускают присоединение двух проводов сечением до 2,5 мм² каждый или одного провода сечением до 4 мм².

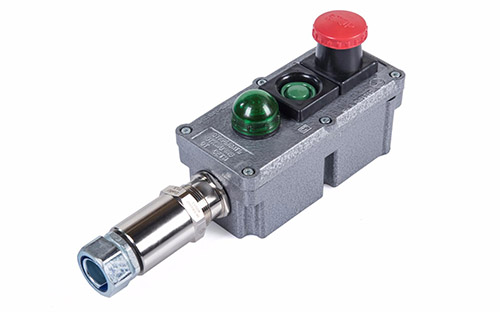

По умолчанию в постах ПВК-15, 18 с индикацией установлена одна кнопка «Стоп» с самофиксацией красного цвета и один световой индикатор, в постах ПВК-25, 28 с индикацией - одна кнопка «Стоп» с самофиксацией красного цвета, одна кнопка «Пуск» зелёного цвета и один световой индикатор. По умолчанию посты комплектуются кабельными вводами ВК12 (2 шт.). Посты управления могут комплектоваться по требованию заказчика одним или двумя вводами других типов, имеющих маркировку взрывозащиты, соответствующую уровню и виду взрывозащиты постов. Масса постов ПВК-15, 18 с индикацией не более 1,0 кг, ПВК-25, 28 с индикацией не более 1,4 кг.

• Наличие индикаторных ламп.
• Грибовидная кнопка «Стоп» имеет механизм фиксации.
• По умолчанию комплектуются кабельными вводами ВК12.
