АМ-4 адресная метка

Код товара: 30043
Торговая марка: РУБЕЖ ТД
Категория: Расширители

Вы можете купить «АМ-4 адресная метка», оформив заказ через корзину интернет-магазина или позвонив к нам в офис по телефону +7 (812) 702-17-52


Розничная цена:
1 086
Оптовая цена**:
Звоните
* Доступна всем зарегистрированным покупателям
** Информацию по оптовым ценам можно уточнить у наших менеджеров



Адресная метка АМ-4 представляет собой четыре отдельных логических устройства АМ-1, объединенных в одном корпусе. АМ-4 конт­ролирует 4 линии связи (ШС), каждая из которых имеет свой адрес в системе. Адрес задается пользователем только первому ШС, остальным ШС адреса присваиваются автоматически в порядке возрастания.

Адресная метка является программируемым устройством. Конфигурация адресной метки задается пользователем с приемно-контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

Адресная метка позволяет контролировать неисправности (обрыв, короткое замыкание) линии связи, соединяющей адресную метку с контролируемым устройством.

Контролируя сопротивление линии связи, адресная метка передает на приемно-контрольный прибор извещение о соответствующем событии (замыкании-размыкании контактов, неисправности) с указанием адреса сработавшего ШС.

Питание адресной метки и передача сигналов на приемно-конт­рольный прибор осуществляется по адресной линии связи.

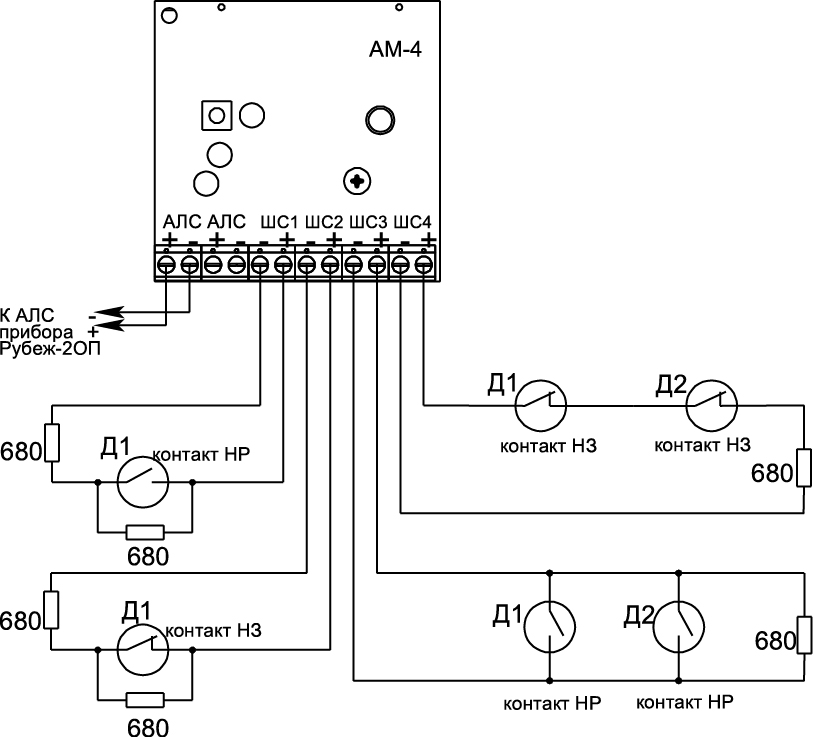

К шлейфам ШС1 и ШС2 показано подключение НР и НЗ "сухих контактов" пожарных извещателей (конфигурация 1 и 0 соответственно).

К шлейфам ШС3 и ШС4 показано подключение НР и НЗ «сухих контактов» охранных извещателей (конфигурация 6).


Адресная метка работает в соответствии с заданной конфигурацией, описанной в таблице.

Конфигурация

Описание

Схема подключения

Тип выдаваемого извещения

0

Один контакт, нормально замкнутый


Пожар

1

Один контакт, нормально разомкнутый


2

Два контакта, нормально замкнутые

Внимание,

Пожар

3

Два контакта, нормально разомкнутые


4

Один контакт, нормально замкнутый

Технологическая метка

5

Один контакт, нормально разомкнутый


6*

Охранная конфигурация


Тревога

*данная конфигурация доступна для адресных меток с версией ПО 3.2 или выше и работает только с ППКП, поддерживающим охранные функции

Адресная метка АМ-4 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).

АМ-4 может выполнять функции управления системой пожаротушения. Для этого к ней может быть подключена одна из следующих кнопок:

  • КЗ – кнопка запуска системы пожаротушения – при нажатии на эту кнопку происходит ручной запуск системы пожаротушения;
  • КО – кнопка останова системы пожаротушения – при нажатии на эту кнопку происходит ручной останов системы пожаротушения;
  • КУА – кнопка управления автоматикой – при нажатии на эту кнопку происходит отключение автоматического режима запуска системы пожаротушения.

В системе адресная метка может быть технологической – при установке конфигурации 4 и 5. В этом случае сигнал с нее будет только информационный. При срабатывании АМ-4 приемно-контрольный прибор не перейдет в состояние «внимание» или «пожар», а запишет это в журнал событий (например, открытие двери в насосную станцию, включение системы кондиционирования и т.д.).


Технические характеристики
Максимальная длина линии между  адресной меткой и устройствами с выходом типа "сухой контакт" не более 100 м
Напряжение питания от адресной линии связи
Диапазон рабочих температур от -25 до +60C
Габаритные размеры не более 125х78х37 мм
Масса не более 100 г
Средний срок службы не менее 10 лет
Средняя наработка на отказ не менее 60000 ч

Основные характеристики

Вид оборудования Адресная система


Паспорт для Рубеж АМ-4

Паспорт для Рубеж АМ-4  (~1,5 MB)


Каталог продукции РУБЕЖ

Каталог продукции РУБЕЖ  (~12 MB)
